1 概述

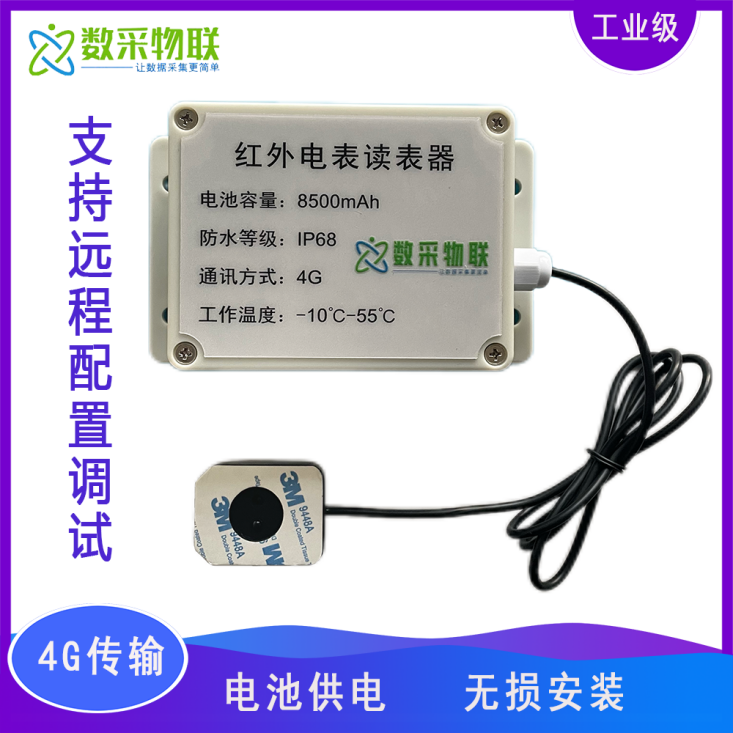

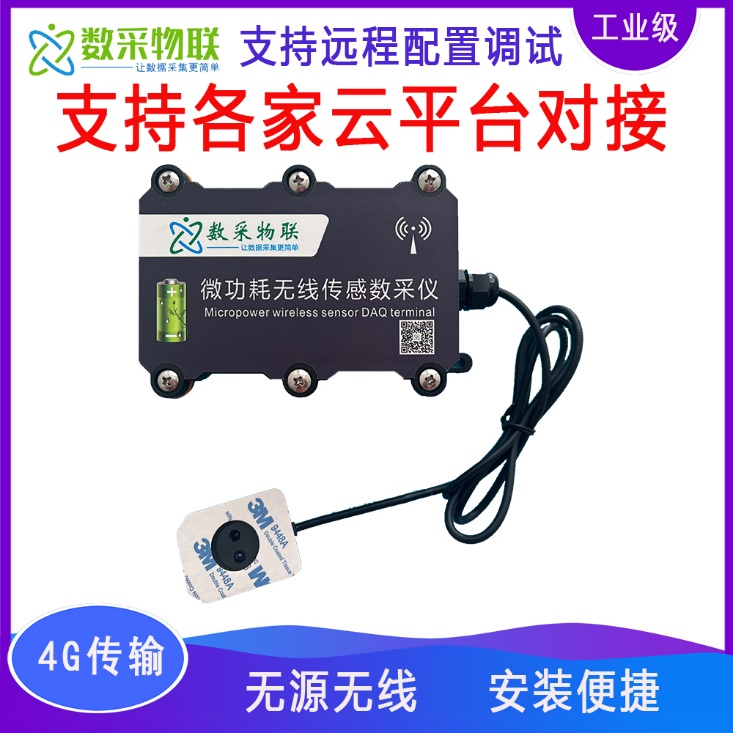

數采物聯DAQ-LP-IR4G無線紅外抄表終端是上海數采物聯網科技有限公司一款基于紅外通訊，電池或太陽能電池板自供電或有線供電的通用電表燃?xì)獗沓斫K端，可采集國網電表的電能數據、電壓、電流、功率因數等電參數數據。

無線紅外抄表終端采用4G通信方式，克服現場特殊環境導致的無線通信遮擋，大大簡化現場部署時間和降低施工費用。設備工作狀態分為休眠、采集存儲、激活上報三種狀態。可在采集數據后，自動進入低功耗狀態，降低電源消耗，延長工作時間。本終端支持各種具備紅外通信接口的電表、燃?xì)獗淼葍x表的抄表場景，適用于電能表數據采集、智慧城市數據采集、電力監控?cái)?shù)據采集、節能減排數據監控系統數據采集、能耗監控系統數據采集、光伏系統數據采集、智能監控?cái)?shù)據采集、機器人數據采集、智慧安防系統數據采集、云平臺系統數據采集；電能表校驗檢驗測試臺;特別適合供電局國網電表總表鉛封完全封閉狀態，不可開啟任何封印的情況的抄表。

2 產品特性

采集特性

l 紅外載波頻率：38 kHz

l 通信波特率：1200~115200 bps，根據電能表通信參數自適應

l 通信距離：≤10米

l 通信角度：≤15度

l 通信角度：≤15度

l 紅外通信協議：符合IEC62056-21(IEC1107)和DL/645標準

電氣特性

l 供電方式：電池供電/外部電源供電

l 可選外部供電電壓：12V DC

l 電池容量：3.6V*38Ah

l 待機功耗：小于5uA@3.6V

l 工作功耗：5~30mA@3.6V

l 發射功耗：50~80mA@3.6V

通信特性

l 天線類型：外置吸盤天線或膠棒天線(可選內置天線)

l 傳輸方式：4G/NB-IOT/LoRa可選

l 通信協議：默認電表數據透?jìng)鳎?/span>UDP通信方式，可定制其他協議

l 數據轉發：任意公網服務器

結構特性

l 材質：ABS塑料（外殼）

l 主體防護等級：IP65

l 主體尺寸：130mm×95mm×60mm

l 主體安裝方式：壁掛或螺絲緊固

工作環境

l 溫度-30°C～75°C，濕度0～95%（非冷凝）

存儲環境

l 溫度-40°C～90°C，濕度0～95%（非冷凝）

3 微功耗工作模式

無線紅外抄表終端通過間歇工作的方式實現省電的效果，設備大部分時間處于待機狀態， 僅有極小一部分電路繼續工作以保持在微功耗的狀態。這部分電路會保證系統時間的正確運行以及下次激活時間的正確喚醒。

3.1 間隔時間模式：

間隔時間模式是指由用戶指定一定的間隔時間進行采樣，并且在采樣幾次后進行上報。 該間隔時間應大于1分鐘。比如，某用戶需要每 10 分鐘采集一次數據，在采集 6 次后進行上報，則以下兩個參數可以分別設置為，采樣間隔（M）：10，采樣N次上報：6。

3.2 整點模式

  整點時間模式類似鬧鐘的工作原理，是針對時鐘的 0 點至 23 點整時工作進行設置。“采樣時間”和“上報時間”按照整點時間從左到右依次代表 23 點至 0 點。

4 產品核心優勢

? 自帶電池，無需布線

? 安裝簡單，快速部署，助力物聯網項目快速落地

? 支持任意物聯網云平臺，提供數據對接

? 支持外接多路傳感器探頭

? 支持模擬量數字量開關量采集

? 支持遠程配置電表地址和協議，最大限度減少現場維護成本

5 產品使用

本產品安裝簡單，可快速部署。無需現場調試，支持遠程云服務器端調試配置。有任何產品使用問題，請聯系售后人員。

6 應用案例

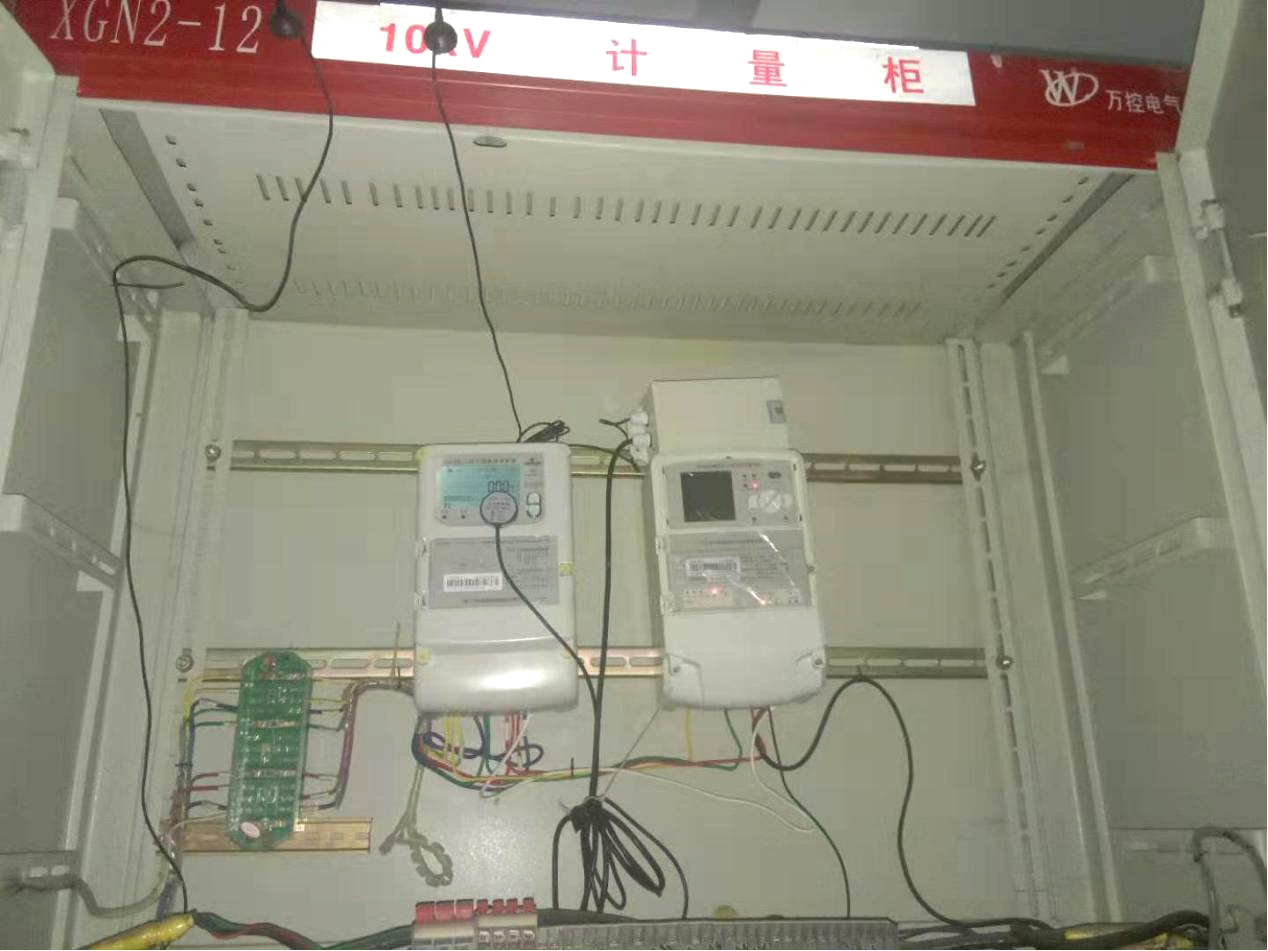

工業園區10kV計量柜電表數據采集

本案例中，采用電池供電方式采集工業園區10kV計量柜的電能表數據，采集頻率為2小時每次，通過4G方式將電能表數據發送至遠程服務器。

7 注意事項

1）產品采用電池供電時，為盡可能利用電池能量，未做反接保護，需注意正負極，請勿接反以防燒壞設備。

2）紅外發射接收孔對準需要采集通訊的紅外設備即可進行通訊，通訊過程中請確保通訊距離及傾斜角度在技術要求之內，否則會嚴重影響通訊效果。
