ModBus_RTU紅外電表抄表器

ModBus_RTU紅外電表抄表器

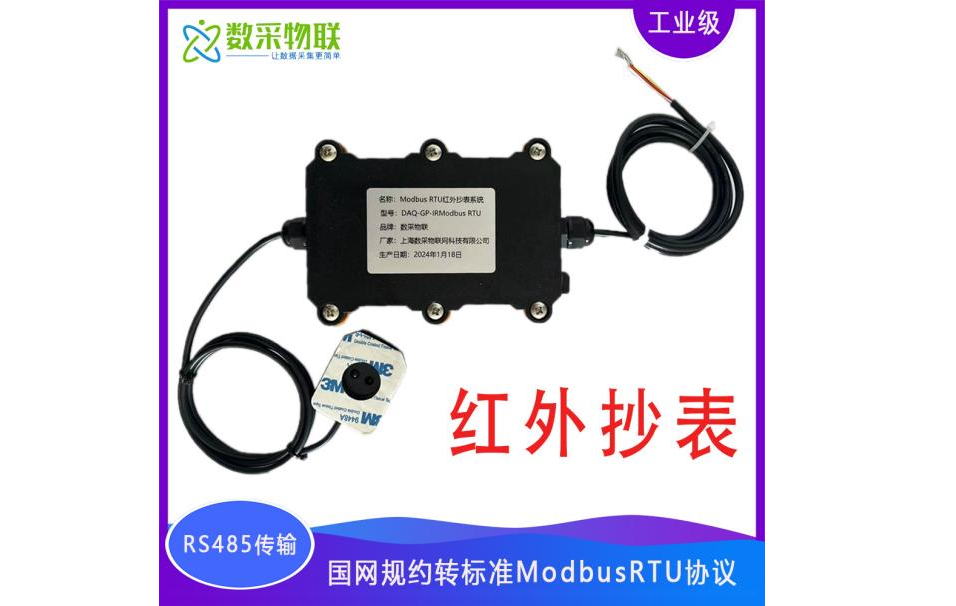

DAQ-GP-IRMODBUSRTU紅外抄表終端是上海數采物聯網科技有限公司推出的一款可以將DLT645/698 等國網電表轉為 ModBus 通訊協議的設備，可采集國網電表的電能數據、電壓、電流、功率因數等電參數數據。

產品詳情

1 產品概述


DAQ-GP-IRMODBUSRTU紅外抄表終端是上海數采物聯網科技有限公司推出的一款可以將DLT645/698 等國網電表轉為 ModBus 通訊協議的設備，可采集國網電表的電能數據、電壓、電流、功率因數等電參數數據。

紅外抄表原理簡介：紅外光電探頭通過紅外光口定時讀取智能電表的參數信息并上傳。紅外抄表器具有紅外信號調制與解調的功能，將二進制數字信號調制成 38KHz 頻率的脈沖序列，并驅動紅外發射二極管以紅外光脈沖的形式發送出去；收發器將接收到的光脈轉換成電信號，再經過放大、濾波等處理后送給解調電路進行解調，還原為二進制數字信號,經過報文解析后，轉為 ModBus 協議，可通過其它上位機軟件進行讀取。

本終端支持各種具備紅外通信接口的電表、燃?xì)獗淼葍x表的抄表場景，適用于電能表數據采集、智慧城市數據采集、電力監控?cái)?shù)據采集、節能減排數據監控系統數據采集、能耗監控系統數據采集、光伏系統數據采集、智能監控?cái)?shù)據采集、機器人數據采集、智慧安防系統數據采集、云平臺系統數據采集；電能表校驗檢驗測試臺;特別適合光伏發電系統電能抄表和供電局國網電表總表鉛封完全封閉狀態，不可開啟任何封印的情況的抄表。

2 服務理念

我司鄭重承諾:

您購買的不僅僅是產品，還有細致、周到的技術支持服務?。?！( =^_^= )

本產品，現場只需普通工人接電安裝即可! 無需調試！

我們免費提供遠程指導，遠程配置調試服務，將數據發送至用戶指定的云平臺。

免費提供物聯網方案咨詢服務！

3 執行標準

《Q/GDW1365—2013智能電能表信息交換安全認證技術規范》 國網標準

《多功能電能表通信協議DLT645-2007》 國網標準

《三相智能電能表型式規范Q/GDW1356-2013》國網標準

4 產品特性參數

4.1  采集特性

l 紅外載波頻率：38kHz

l 通信波特率：1200~115200bps，根據電能表通信參數自適應

l 紅外通信距離：≤10米

l 通信角度：≤15度

紅外通信協議：符合IEC62056-21(IEC1107)和DL/T-6451997和2007標準，支持modbus協議。

4.2  電氣特性

l 供電方式：5-24V直流供電

l 工作功耗：小于5W

4.3  工作環境

l 溫度-30°C～75°C，濕度0～95%

5 通信協議

5.1  模塊配置說明

MODBUS命令：0x03：讀數據命令，0x06：?jiǎn)渭拇嫫鲗懨睿?x10:批量寫命令。

配置參數

序號

寄存器名稱

寄存器地址

命令

備注

1

地址

0xF000

0x03/0x06

默認1，255為廣播地址

2

645地址

0xF001

0x03/0x06

645地址1234

3

645地址

0xF002

0x03/0x06

645地址5678

4

645地址

0xF002

0x03/0x06

645地址9ABC

5

電表通訊協議

0xF004

0x03/0x06

0：645-07協議，1:645-97

6

模塊通訊模式

0xF005

0x03/0x06

0：MODBUS模式，1：透?jìng)髂Ｊ?/span>

7

模塊采集模式

0xF006

0x03/0x06

0：循環抄表，1：按命令單條進行實時抄表

8

模塊采集間隔時間

0xF007

0x03/0x06

循環抄表，循環抄表間隔時間1S-60000S

9

4851口(MODBUS)通訊波特率

0xF008

0x03/0x06

0:1200,1:2400,2:4800,3:9600,4:14400,5:19200,6:38400,7:56000,8:57600,9:115200

10

4851口(MODBUS)校驗方式

0xF009

0x03/0x06

0：無校驗，1：偶校驗，3、奇校驗

11

4852口(DLT645)通訊波特率

0xF00A

0x03/0x06

0:1200,1:2400,2:4800,3:9600,4:14400,5:19200,6:38400,7:56000,8:57600,9:115200

12

4852口(DLT645)校驗方式

0xF00B

0x03/0x06

0：無校驗，1：偶校驗，3、奇校驗


5.2  Modbus默認讀取點表

序號

寄存器名稱

寄存器地址

命令

備注

1

組合正向有功總電能

1000

0x03

浮點型，高地址在前

2

組合正向有功尖電能

1002

0x03

浮點型，高地址在前

3

組合正向有功峰電能

1004

0x03

浮點型，高地址在前

4

組合正向有功平電能

1006

0x03

浮點型，高地址在前

5

組合正向有功谷電能

1008

0x03

浮點型，高地址在前

6

當前正向有功總電能

1010

0x03

浮點型，高地址在前

7

當前正向有功尖電能

1012

0x03

浮點型，高地址在前

8

當前正向有功峰電能

1014

0x03

浮點型，高地址在前

9

當前正向有功平電能

1016

0x03

浮點型，高地址在前

10

當前正向有功谷電能

1018

0x03

浮點型，高地址在前

11

當前反向有功總電能

1020

0x03

浮點型，高地址在前

12

當前反向有功費率1電能

1022

0x03

浮點型，高地址在前

13

當前反向有功費率2電能

1024

0x03

浮點型，高地址在前

14

當前反向有功費率3電能

1026

0x03

浮點型，高地址在前

15

當前反向有功費率4電能

1028

0x03

浮點型，高地址在前

16

組合無功1總電能

1030

0x03

浮點型，高地址在前

17

組合無功1尖電能

1032

0x03

浮點型，高地址在前

18

組合無功1峰電能

1034

0x03

浮點型，高地址在前

19

組合無功1平電能

1036

0x03

浮點型，高地址在前

20

組合無功1谷電能

1038

0x03

浮點型，高地址在前

21

組合無功2總電能

1040

0x03

浮點型，高地址在前

22

組合無功2尖電能

1042

0x03

浮點型，高地址在前

23

組合無功2峰電能

1044

0x03

浮點型，高地址在前

24

組合無功2平電能

1046

0x03

浮點型，高地址在前

25

組合無功2谷電能

1048

0x03

浮點型，高地址在前

26

上一個結算日組合有功總電能

1050

0x03

浮點型，高地址在前

27

上一個結算日組合有功尖電能

1052

0x03

浮點型，高地址在前

28

上一個結算日組合有功峰電能

1054

0x03

浮點型，高地址在前

29

上一個結算日組合有功平電能

1056

0x03

浮點型，高地址在前

30

上一個結算日組合有功谷電能

1058

0x03

浮點型，高地址在前

31

上一個結算日正向有功總電能

1060

0x03

浮點型，高地址在前

32

上一個結算日正向有功尖電能

1062

0x03

浮點型，高地址在前

33

上一個結算日正向有功峰電能

1064

0x03

浮點型，高地址在前

34

上一個結算日正向有功平電能

1066

0x03

浮點型，高地址在前

35

上一個結算日正向有功谷電能

1068

0x03

浮點型，高地址在前

36

上一個結算日反向有功總電能

1070

0x03

浮點型，高地址在前

37

上一個結算日反向有功費率1電能

1072

0x03

浮點型，高地址在前

38

上一個結算日反向有功費率2電能

1074

0x03

浮點型，高地址在前

39

上一個結算日反向有功費率3電能

1076

0x03

浮點型，高地址在前

40

上一個結算日反向有功費率4電能

1078

0x03

浮點型，高地址在前

41

上一個結算日組合無功1總電能

1080

0x03

浮點型，高地址在前

42

上一個結算日組合無功1尖電能

1082

0x03

浮點型，高地址在前

43

上一個結算日組合無功1峰電能

1084

0x03

浮點型，高地址在前

44

上一個結算日組合無功1平電能

1086

0x03

浮點型，高地址在前

45

上一個結算日組合無功1谷電能

1088

0x03

浮點型，高地址在前

46

上一個結算日組合無功2總電能

1090

0x03

浮點型，高地址在前

47

上一個結算日組合無功2尖電能

1092

0x03

浮點型，高地址在前

48

上一個結算日組合無功2峰電能

1094

0x03

浮點型，高地址在前

49

上一個結算日組合無功2平電能

1096

0x03

浮點型，高地址在前

50

上一個結算日組合無功2谷電能

1098

0x03

浮點型，高地址在前

51

A相電壓

1100

0x03

浮點型，高地址在前

52

B相電壓

1102

0x03

浮點型，高地址在前

53

C相電壓

1104

0x03

浮點型，高地址在前

54

A相電流

1106

0x03

浮點型，高地址在前

55

B相電流

1108

0x03

浮點型，高地址在前

56

C相電流

1110

0x03

浮點型，高地址在前

57

瞬時總有功功率

1112

0x03

浮點型，高地址在前

58

瞬時A相有功功率

1114

0x03

浮點型，高地址在前

59

瞬時B相有功功率

1116

0x03

浮點型，高地址在前

60

瞬時C相有功功率

1118

0x03

浮點型，高地址在前

61

瞬時總無功功率

1120

0x03

浮點型，高地址在前

62

瞬時A相無功功率

1122

0x03

浮點型，高地址在前

63

瞬時B相無功功率

1124

0x03

浮點型，高地址在前

64

瞬時C相無功功率

1126

0x03

浮點型，高地址在前

65

瞬時總視在功功率

1128

0x03

浮點型，高地址在前

66

瞬時A相視在功功率

1130

0x03

浮點型，高地址在前

67

瞬時B相視在功功率

1132

0x03

浮點型，高地址在前

68

瞬時C相視在功功率

1134

0x03

浮點型，高地址在前

69

瞬時總功率因數

1136

0x03

浮點型，高地址在前

70

瞬時A相功率因數

1138

0x03

浮點型，高地址在前

71

瞬時B相功率因數

1140

0x03

浮點型，高地址在前

72

瞬時C相功率因數

1142

0x03

浮點型，高地址在前

73

電網頻率

1144

0x03

浮點型，高地址在前
