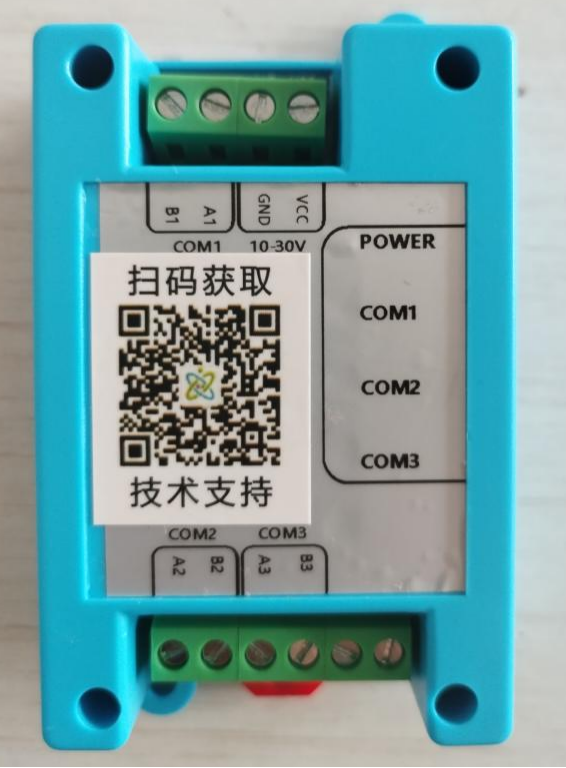

1 產品概述

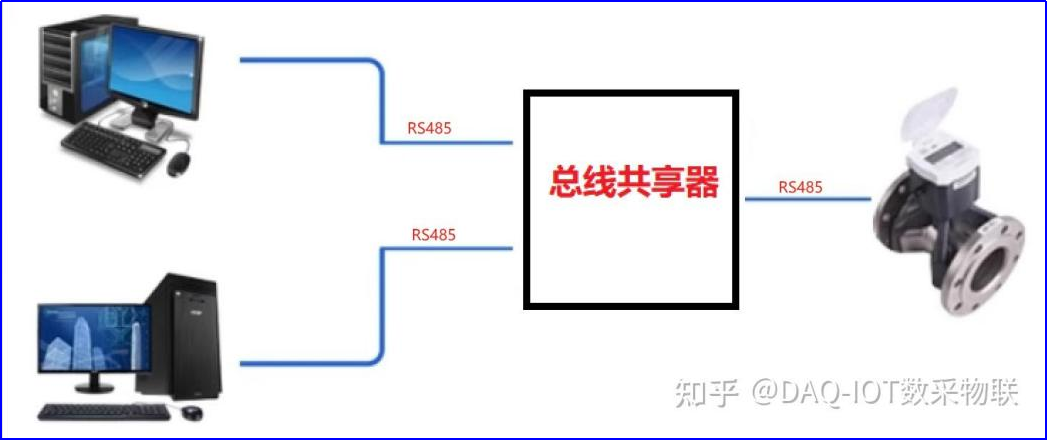

485總線共享器示意圖

功能示意圖

DAQ-GP-485HUB是上海數采物聯網推出的一款 RS485總線多路復用共享數據處理器，是一款高性能的通訊設備，專門針對兩臺主機和 一臺從機通訊時導致的數據沖突而設計。在實際工業控制和監控場景中，多個主機同時發送請求，會導致數據沖突，影響系統的穩定性和可靠性。該處理器通過將兩臺主機和一臺從機連接在一個RS485 接口上，實現了高速穩定的通訊。該處理器支持多種協議，波特率可調，適應各種不同場景的通訊需求。并且，該處理器還具備優秀的導軌安裝、小巧緊湊的特點，方便在有限空間內進行方便的安裝和使用。總之，這款多路復用的 RS485 集線器是一種高性能、可靠性突出的工業設備，可以穩定高效地解決兩臺主機和一臺從機通訊時導致的數據沖突，提高整個系統的穩定性和效率， 是一款非常值得推薦和使用的產品。

2 服務理念

我司鄭重承諾:

您購買的不僅僅是產品，還有細致、周到的技術支持服務?。?！( =^_^= )

本產品，現場只需普通工人接電安裝即可! 無需調試！

我們免費提供遠程指導，遠程配置調試服務，將數據發送至用戶指定的云平臺。

免費提供物聯網方案咨詢服務！

3 產品特性

4 產品核心優勢

1. 該產品采用可靠的供電方式，DC 10-30V 電源輸入。

2. 支持波特率可調，可在 1200 bps 到 230400 bps 之間進行選擇。

3. 產品支持多種協議，可以進行對接，以滿足不同應用場景的需要。

4. 支持 MODBUS、DLT645 通訊協議，方便快捷地實現數據傳輸和遠程控制。

5. 帶有電腦參數配置軟件，用戶可以方便地進行配置和調試。

6. 導軌安裝的特征，占用空間小巧。

7. 數據處理器比數據緩存器處理速度快。

8. 3 組 RS485 接口，帶有 ESD 接口保護。

5 使用及軟件配置

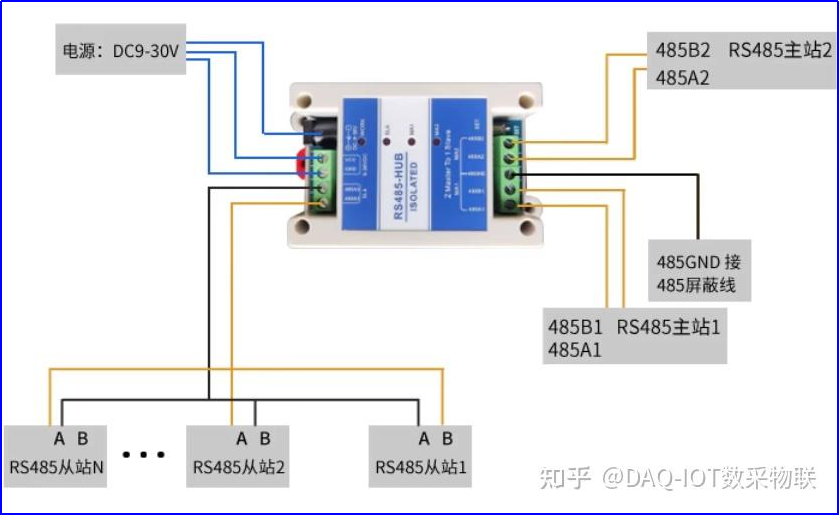

接線示意圖

1）上位機軟件使用說明

計算機對模塊進行參數配置時，需要將計算機的RS485 連接到模塊 RS485 的任意端口。 模塊上電后，五個指示燈會全部亮起，此時點擊電腦配置軟件的連接。

注意：

只有在模塊上電的前五秒，才能對模塊進行配置。

模塊上電前五秒，指示燈會全部亮起。

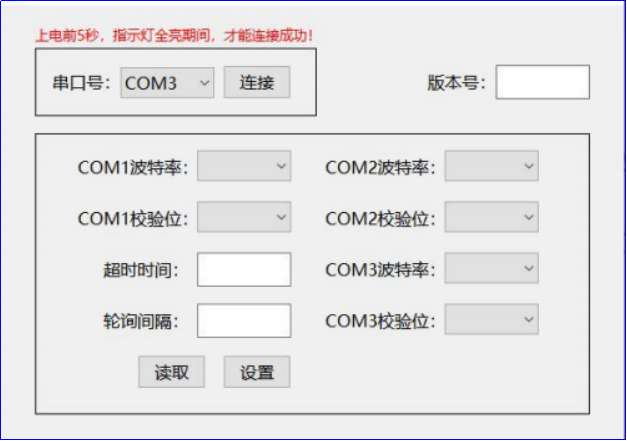

（2）軟件頁面

（3）故障排查，RS485 通訊連接不上可能有多種原因，以下是可能導致連接故障的一些常見問 題及其排除方法：

1. 接線錯誤：檢查連接線路是否正確連接，是否有接線錯誤。確保連接線路沒有短路。

2. 波特率設置錯誤：確定所連接的設備的波特率是否與RS485 通訊設備上的波特率參數一致。

3. 設備地址設置錯誤：檢查所連接的設備是否設置了正確的地址。

4. 傳輸距離過遠：RS485 通訊的傳輸距離有限，如果距離過遠，則會導致通訊連接不上?？梢?/span> 通過增加信號增強器來解決這個問題。

5. 設備故障：有時通訊設備本身可能會發生故障，導致連接失敗。此時，需要檢查設備的硬件 是否正常，包括電源是否穩定、是否有物理損壞等。

6. 程序或協議錯誤：RS485 通訊還有可能出現程序或協議相關的問題?？梢灾匦屡渲脜?shù)、協議或更換軟件來解決問題。

綜上所述，需要根據實際情況，進行逐一排除來判斷連接故障的具體原因?？梢愿鶕?jù)以上常見問題一步一步排除，可以在解決連接故障中提供一些幫助。
