1 產品概述

DAQ-GP-485PIA光伏接口轉接器（以下簡稱轉接器）是我公司針對光伏發電領域國家電網公司最新需求設計的，光伏接口轉接器是配合光伏規約轉換器，實現逆變器發電、用電信息采集的設備。支持錦浪、古瑞瓦特、固德威、華為、奧太、陽光電源、正泰、三晶、首航、邁格瑞、愛士惟、禾望等光伏逆變器廠家。用于單個逆變器用電信息采集系統、廠家云平臺雙主站登錄切換。將逆變器原1路通信RS485端口擴展成兩路，在其中一路保證廠家云平臺通信不受影響的情況下，另一路RS485端口連接到光伏規約轉換器，實現兩個主站均可正常采集、下發控制指令等。

切換結構采用ARM單片機MCU控制，實現通道選擇。默認選擇廠家RS485通信信道，規約轉換器通信時，發送投切指令，切換到電網 RS485通道，通信完成后再切換到廠家通信通道。轉接器宜采用統一主體結構，通過更換匹配逆變器接口的航插線實現不同接口逆變器通信及控制。

2 服務理念

我司鄭重承諾:

您購買的不僅僅是產品，還有細致、周到的技術支持服務?。。?/span>( =^_^= )

本產品，現場只需普通工人接電安裝即可! 無需調試！

我們免費提供遠程指導，遠程配置調試服務，將數據發送至用戶指定的云平臺。

免費提供物聯網方案咨詢服務！

3 執行標準

DL/T698.31-2010《電能信息采集與管理系統 第3-1部分 電能信息采集終端技術規范–通用要求》

DL/T698.35-2010《電能信息采集與管理系統 第3-5部分 電能信息采集終端技術規范–低壓集中抄表終端特殊要求》

Q/GDW1375.3—2013 《電力用戶用電信息采集系統型式規范 第三部分：采集器型式規范》

Q/GDW1374.2—2013《電力用戶用電信息采集系統技術規范 第二部分：集中抄表終端技術規范》

《面向?qū)ο蟮挠秒娦畔⒉杉ㄐ艆f(xié)議》

《國網山東省電力公司技術規范書固化分布式光伏通信規約轉換器通信接口轉接器》

《低壓電力線寬帶載波通信互聯互通系列技術規范》

4 產品特性參數

4.1  結構特性

l 安裝方式：導軌式

l 材質：PC塑料（外殼）

l 尺寸：90mm*80mm*74mm

4.2  電氣特性

l 供電方式：DC5~24V

l 工作功耗：小于5W

4.3  工作環境特性

l 溫度-25℃～70℃，極限溫度-40℃~70℃

l 相對濕度：10%~100%（無凝露）

4.4  通訊特性

采用RS485進行通信。RS485接口通信波特率默認9600bps，校驗方式為無校驗、數據位為8位、停止位為1位，能夠自適應逆變器485接口速率，實現串口自動匹配。

5 現場安裝

5.1  安裝形式

現場安裝示意圖

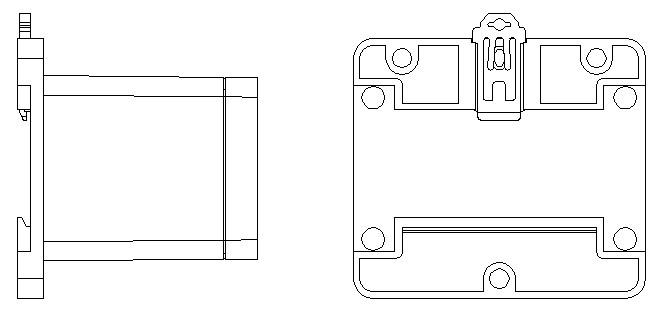

轉換器采用導軌式安裝，安裝方便可靠

5.2  端口定義

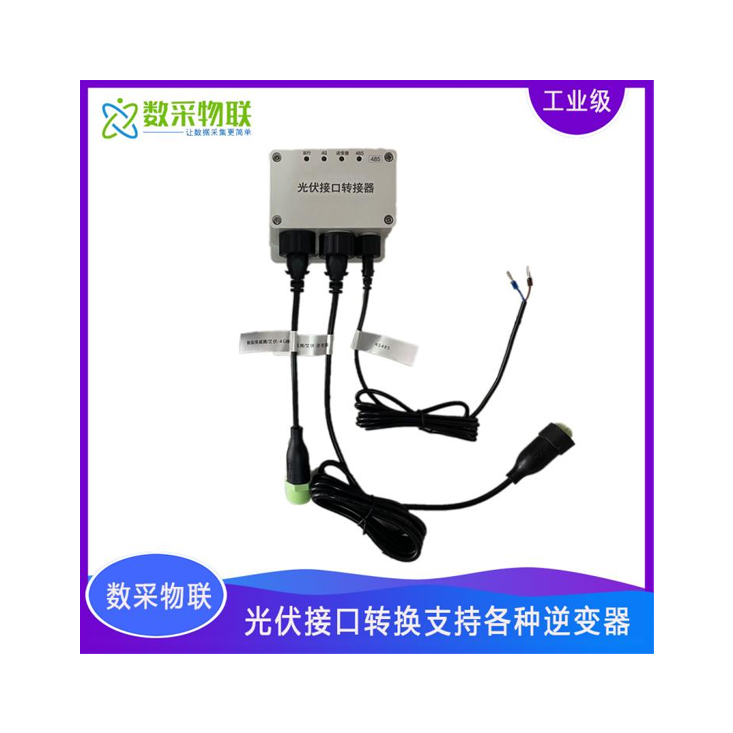

1號接口：將原逆變器4G模塊（采集棒）安裝到該位置。

2號接口：航插安裝至對應光伏逆變器4G模塊（采集棒）的原安裝置（轉接器含1.5米線纜）。

3號接口：接線至對應光伏規約轉換器的RS485接口（轉接器含1.5米線纜）。

5.3  安裝接線注意事項

RS485線接線常見問題：

轉接器RS485線與其它設備RS485線接反；

轉接器RS485線A和線B短路；航插未安裝到位。

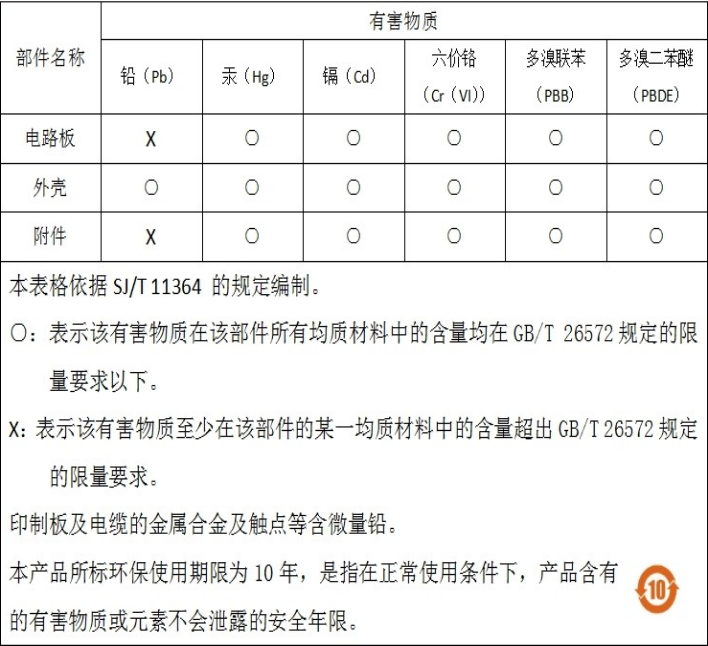

6 產品中有害物質的名稱及含量項

7 運輸存貯

本產品在運輸和拆封時不應受劇烈沖擊。庫存和保管應在原包裝條件下存放在支架上，疊放高度不超過5層，保存的地方應該清潔，環境溫度不超過-45℃?+85℃，相對濕度不超過75%，空氣中不含腐蝕性氣體和霉菌。

8 注意事項

如有下列情形之一者，雖在保修期內，恕不給予免費維修：

1、因使用不當或使用錯誤引起的產品故障或損壞。

2、因擅自改裝產品或經不當修理所引起的產品故障或損壞。

3、因人為原因引起的產品故障或損壞。

4、因地震、火災、水災或其它等不可抗力造成的產品故障或損壞。

產品發生故障時，請速與我公司客服取得聯系。感謝合作！
