1 產品概述

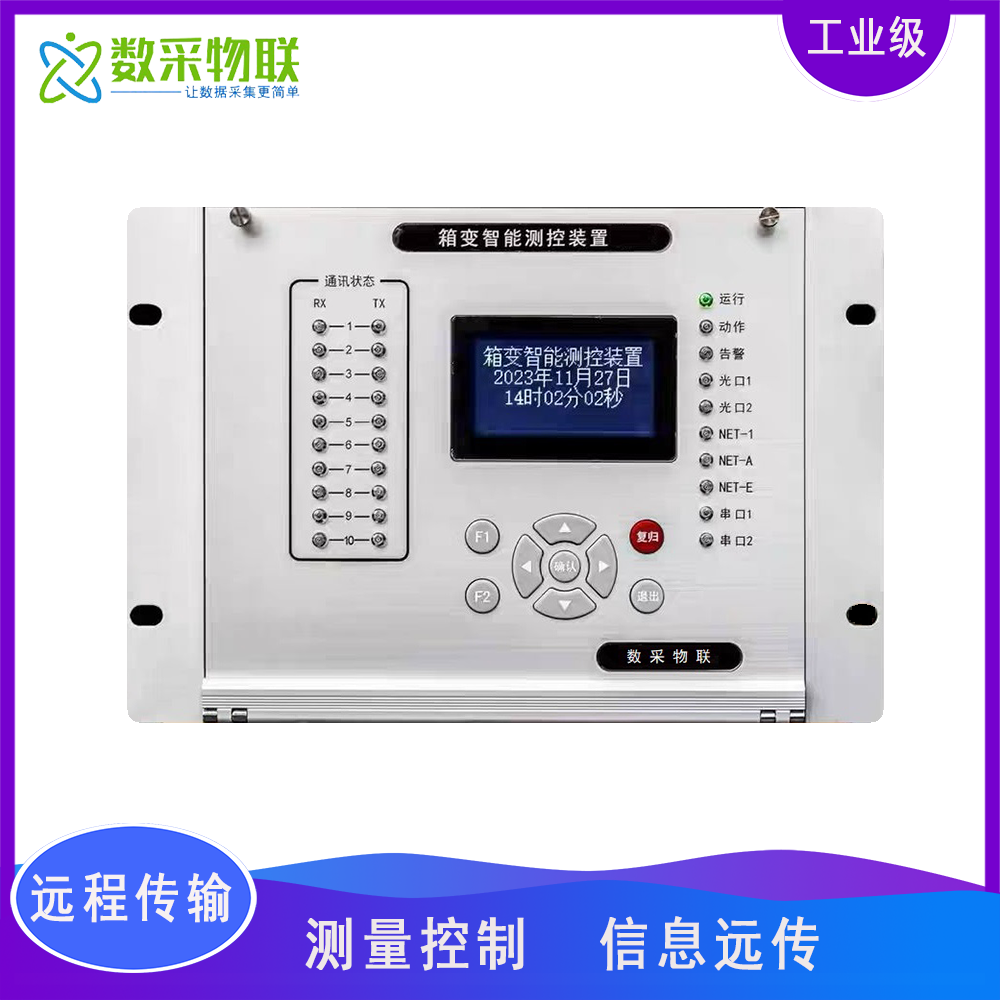

SC-GP-MDC 是上海數采物聯網科技推出的一款箱變智能測控裝置/終端，適用于光伏或風電升壓站，為新能源發電并網提供完備的保護、測量、控制、調整、信息遠傳等功能。實現風電或光伏工程的“無人值班，少人值守”運行管理模式。

裝置采用最新32位高性能處理器平臺設計，結合公司成熟、穩定的軟件算法，保證產品穩定性和可靠性，使產品易用性更好，功能更強。

2 服務理念

我司鄭重承諾:

您購買的不僅僅是產品，還有細致、周到的技術支持服務！?。?/span>( =^_^= )

本產品，現場只需普通工人接電安裝即可! 無需調試！

我們免費提供遠程指導，遠程配置調試服務，將數據發送至用戶指定的云平臺。

免費提供物聯網方案咨詢服務！

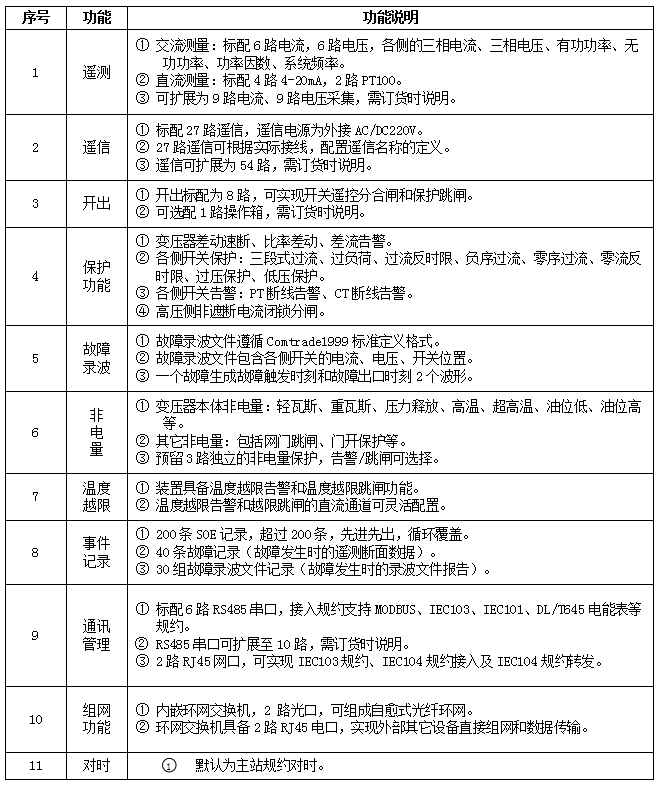

3 功能配置

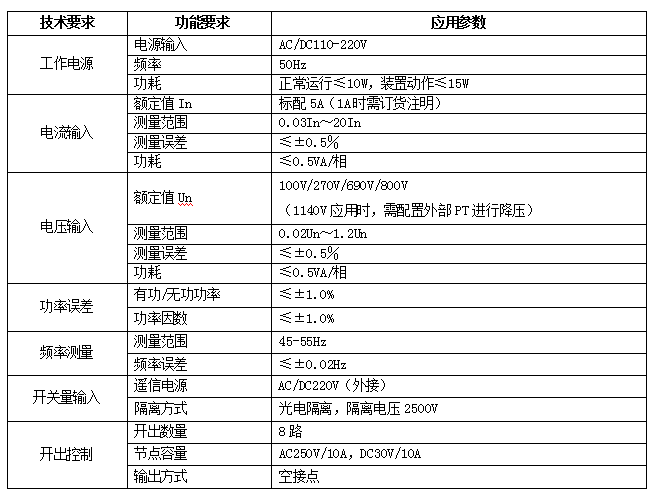

4 電氣特性

4.1通訊特性

l RS485串口   波特率1200bps～9600bps

l 光口   ST接口、單模雙芯≥20km

l RJ45網口   10M/100M自適應

5 結構特性

l 裝置采用后插件式結構，外殼封閉；機箱采用嵌入式安裝方式，箱后接線。

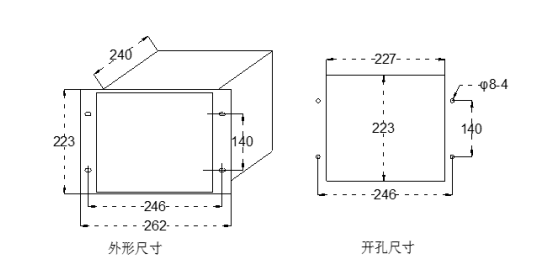

l 裝置外形尺寸：223×262×240mm（高×寬×深）；

l 安裝開孔尺寸：223×227mm（高×寬）；

l 安裝固定孔距：140×246mm（高×寬），安裝孔：4×Φ8mm。

裝置設計采用模塊化設計思想，不同的配置需求由各功能組件按需要進行組合配置，實現了功能模塊的標準化。裝置由模擬量輸入AI插件、主控MAIN插件、基本遙信DI插件、電源/開出POW插件、通訊TX插件及面板上的人機接口MMI組件構成。

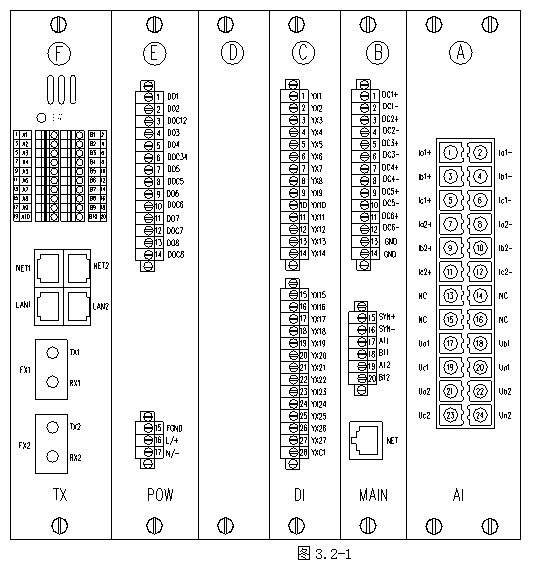

機箱后側從右到左(如圖3.2-1)依次為：模擬量輸入AI插件（A）、主控MAIN插件（B）、基本遙信DI插件（C）、擴展遙信DI插件（D）、電源/開出POW插件（E）、通訊TX插件（F）。裝置標準配置（A）、（B）、（C）、(E)、（F），5個插件可滿足遙測遙信采集、開出控制、通訊管理和環網的需求，如用戶需要特殊增加開關量信號采集，可通過擴展遙信DI插件（D）進行擴展。

5.1.1  模擬量輸入AI插件(A)

模擬量輸入AI插件標配為6路電流和6路電壓采集，可采集三相交流電流、三相交流電壓等模擬量信號。交流電流和交流電壓采集通過內部互感器隔離變換為小信號后，送主控MAIN插件進行信號調理及模擬信號的采集、計算。

5.1.2 主控MAIN插件(B)

主控MAIN插件是本裝置的核心插件，包含模擬量信號調理、采集、AD轉換、保護判別、開關量采集、參數和歷史記錄存儲、實時硬時鐘等。

裝置內部主控MAIN插件與通訊TX插件通過內部串口直接互聯，進行數據交換和命令執行。

5.1.3  遙信DI插件(C)

裝置標配1個基本遙信插件（C），當基本遙信插件不能滿足配置需要時，可通過擴展遙信插件（D）來擴展開入量，基本遙信插件與擴展遙信插件的硬件相同，需要通過遙信插件上的JP1跳線來選擇。JP1跳線的1-2腳短接：為基本遙信插件（C）；JP1跳線的2-3腳短接：為擴展遙信插件（D）。

5.1.4 電源/開出POW插件(E)

電源/開出插件采用寬輸入范圍的交直流兩用開關電源，輸入AC/DC85-265V，輸出DC5V，供裝置數字電路及模擬電路使用。

開出部分提供8路開出空接點，實現開關遙控跳閘/遙控合閘控制、保護跳閘控制等輸出。

電源/開出插件可選配1路操作箱，需要用戶訂貨時注明。

5.1.5 通訊TX插件(F)

通訊TX插件配置了通訊管理機功能和環網交換機功能。

通訊管理機部分配置了RS485串口和RJ45網口，可實現電力系統多種規約協議的接收和轉發。

通訊TX插件還內嵌1個環網交換機，可實現光纖自愈環網，環網交換機配置2個電口和2個光口，支持多種設備通過網絡進行組網。

特別說明：為了簡化通訊管理機與環網交換機連接時的外部網線，通訊管理機與環網交換機在裝置內部有一個網絡接口直接相聯了。當通訊管理機不需要與環網交換機直接連接時，需要將通訊TX插件上JP1位置的4個跳塊全部打開，以免造成裝置IP地址沖突，影響網絡通訊。

通訊TX插件網口默認IP地址如下：

（1）NET1默認IP地址為192.168.1.166。

（2）NET2默認IP地址為192.168.3.166。

（3）裝置內部管理機和交換機直連的網口默認IP地址為192.168.2.166。

5.1.6 人機接口組件

人機接口組件提供一個寬溫運行的OLED屏，配置9個操作按鍵，實現人機交互操作，裝置面板配置5個軟件指示燈和26個硬件驅動指示燈。

5.1.7  指示燈和按鍵

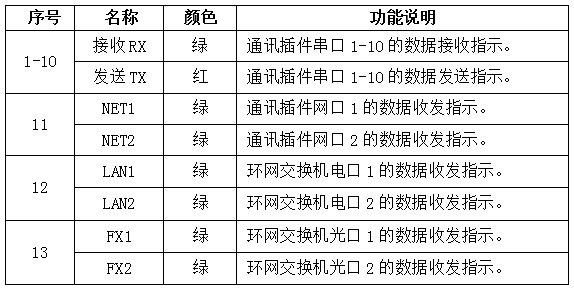

5.1.8 硬件指示燈

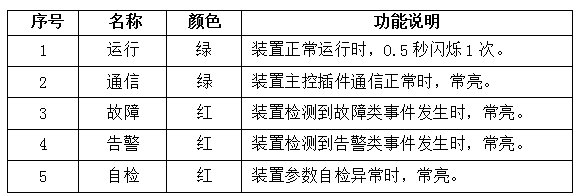

5.1.9 軟件指示燈

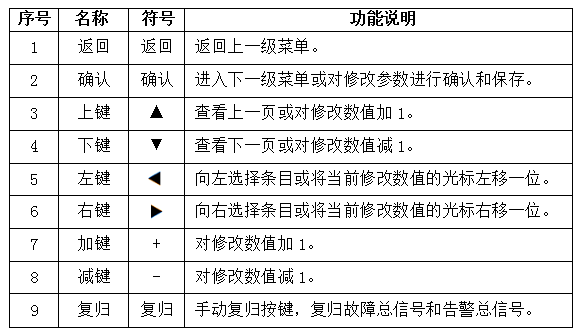

5.1.10 操作按鍵

6 工作環境

l 無爆炸危險、無導電塵埃、無腐蝕性的場所。

l 環境溫度：-40℃~+75℃

l 環境濕度：最高溫度為75℃時相對濕度不超過50%;如在環境溫度為20℃時，環境最高濕度可達90%

l 大氣壓力：80kPa~110kPa

l 防護等級：IP50

  7 產品特點

（1）裝置采用寬運行溫度器件設計，寬范圍溫度的OLED顯示屏，強干擾設計，適應于現場惡劣環境。

（2）裝置的集成電路全部采用工業級元器件，保證裝置的高穩定性和可靠性。

（3）采用32位高性能嵌入式微機處理器，配置大容量的RAM和FLASH，數據運算、邏輯處理和信息存儲能力強，運行速度快，可靠性高。

（4）完善的歷史事件記錄、故障時刻斷面數據存儲、故障錄波文件存儲，掉電自保持，便于事故分析。

（5）設計有RS485串口通信、RJ45以太網通信、光纖通信，可接入現場其他裝置規約，實現數據轉發。

8 人機界面

裝置采用寬溫度OLED屏，用戶可以很方便地瀏覽數據信息、修改定值參數、進行傳動實驗等。裝置還提供了詳盡的故障事件記錄和故障錄波報告，幫助用戶及時準確地處理電網事故。

  8.1  液晶顯示結構

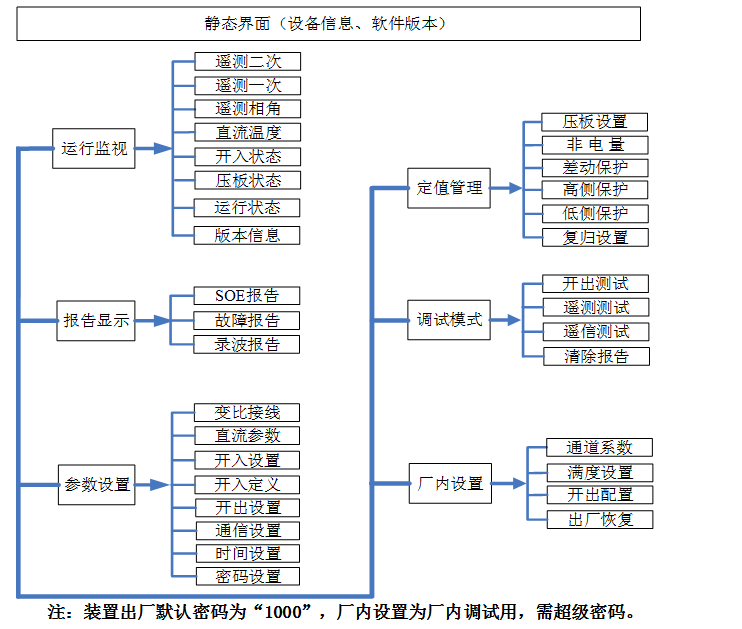

8.2 主菜單界面

裝置主菜單界面是一個多級結構菜單?？赏ㄟ^方向鍵選擇，帶底色表示選中該項目，選中后按“確認”鍵進入下一級菜單。

8.3  參數修改流程

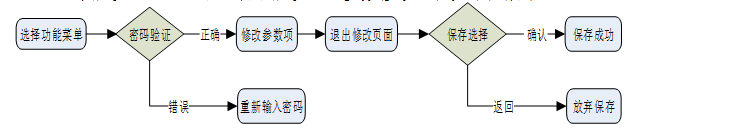

在主菜單界面進入?yún)?shù)設置、定值管理、調試模式、廠內設置中任一菜單，均需進行密碼驗證才能設置，密碼不正確不能設置。參數修改流程如下圖所示：

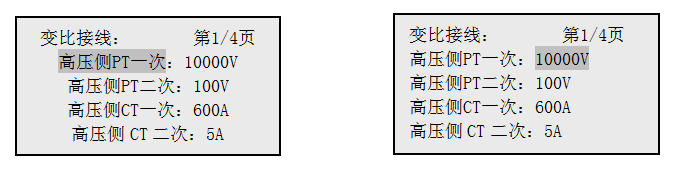

以主菜單->參數設置->變比接線為例，通過上下鍵，選擇要修改的條目，如圖4.3-1所示。選中要修改的條目后，按“確認”鍵進入?yún)?shù)編輯狀態，反選有底色的數字可以編輯修改，如圖4.3-2所示。通過上下鍵修改數字值大小，左右鍵選擇要修改的數字位，修改完畢后按“確認”鍵暫時保存修改。

           圖4.3-1                               圖4.3-2

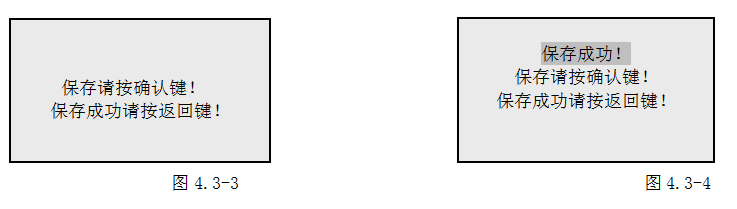

重復上述操作，直至修改完需要修改的參數條目，按“返回”鍵，如果修改了參數，則進入是否保存界面，如圖4.3-3所示。按提示操作，按“確認”鍵保存，保存成功提示“保存成功”，如圖4.3-4所示。

8.4 動態彈窗界面

在數據顯示和報告顯示界面下，可自動彈出故障信息的動態界面。在動態彈出界面下按“返回”鍵退出動態界面。可在報告顯示界面查看歷史記錄。

8.5  屏幕保護功能

  為延長液晶顯示屏使用壽命，當無按鍵操作超過5分鐘，進入屏幕保護狀態，液晶屏顯示黑屏。屏幕保護狀態下，按任意按鍵，可點亮液晶屏。

9 附錄

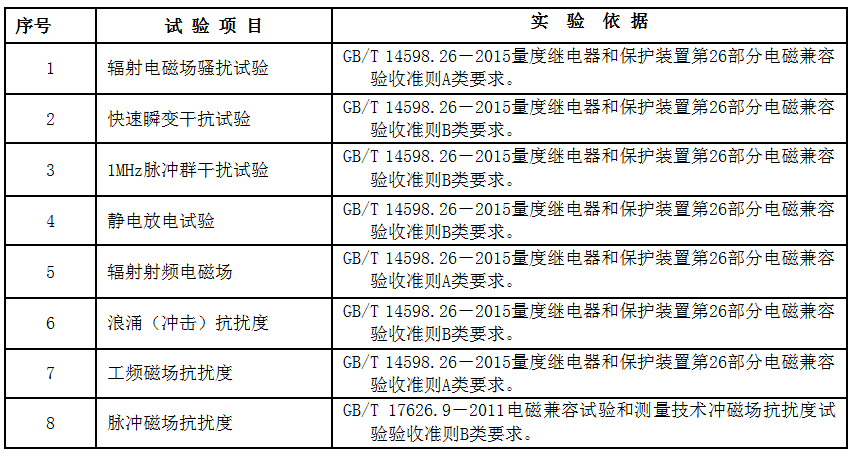

9.1  電磁兼容標準

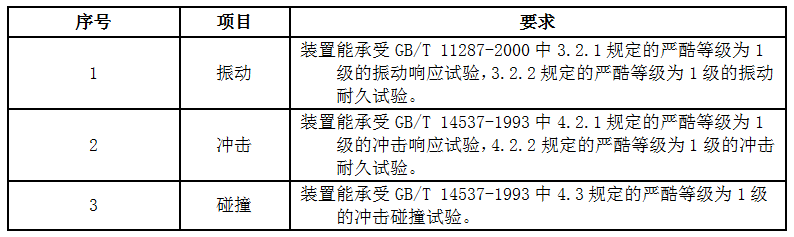

9.2 機械性能標準

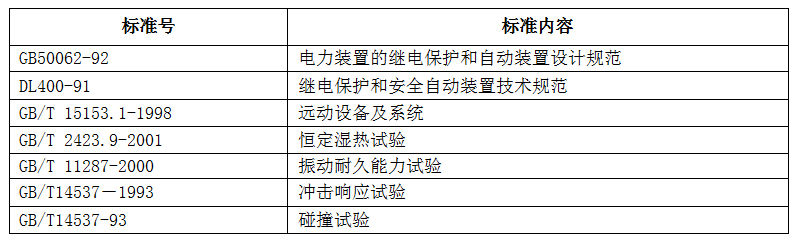

9.3 實施標準
