1 產品概述

SC-LP-CAM系列電池供電無線定時拍照攝像頭抄表終端是上海數采物聯網科技有限公司推出的針對傳統老舊機械儀表（水表、電表、燃?xì)獗?、壓力表等）或無法直接通訊的儀表進行快速抄表的數據采集終端。拍照終端按照設定時間間隔進行拍照，并將照片上傳到服務器后進行分析識別，得出儀表示數，用戶可查看原始圖片和識別結果數據。

終端內置長壽命鋰電池，支持采NB-IOT/LoRa/WiFi通信方式，能夠克服現場特殊環境導致的無線通信遮擋，大大簡化現場部署時間和降低施工費用。

2 服務理念

我司鄭重承諾:

您購買的不僅僅是產品，還有細致、周到的技術支持服務?。?！( =^_^= )

本產品，現場只需普通工人安裝即可! 無需調試！

我們免費提供遠程指導，遠程配置調試服務，將數據發送至用戶指定的云平臺。

免費提供物聯網方案咨詢服務！

3 產品特性

3.1 儀表照片采集特性

圖片格式類型：jpg

圖片像素：最大支持640*480

采集頻率：1分鐘~30天，支持遠程配置

喚醒模式：間隔喚醒；定時喚醒；鬧鐘喚醒

3.2 電氣特性

供電方式：3.6V 長壽命鋰電池供電（不可充電）

電池容量：9000mAh

功耗：電流小于200mA

待機電流：小于5uA

3.3 結構特性

材質：PC塑料（外殼）

主體防護等級：IP68

水表款尺寸：135mm×95mm×55mm

電表款尺寸：120mm×110mm×50mm

主體安裝方式：粘貼或窄帶抱箍緊固

3.4 工作環境

環境溫度-25°C～75°C，濕度0～95%（非冷凝）

4 電池續航

本產品采用長壽命低自放電的專用鋰電池供電，可拍照2500~3000次。每天拍照一次，可使用5~7年。其他拍照頻率用戶可自行換算。

5 微功耗工作模式

5.1 間隔時間模式

間隔時間模式是指由用戶指定一定的間隔時間進行采集，并且在采樣幾次后進行上報。該間隔時間應大于1分鐘。比如，某用戶需要每 10 分鐘采集一次數據，采樣間隔（M）：10。具體配置參考平臺設置界面。

5.2 模式

整點時間模式類似鬧鐘的工作原理，是針對時鐘的 0 點至 23 點整時工作進行設置。“采樣時間”和“上報時間”按照整點時間從左到右依次代表 23 點至 0 點。具體配置參考平臺設置界面。

5.3 磁鐵人工激活模式

設備在休眠期間，無法更新參數，必須等自動喚醒后才能與平臺服務器通訊并更新參數。如需立刻喚醒進行人工調試?？蓪⑿K強磁鐵靠近設備指定區域1~2秒鐘并移開，設備將自動復位重啟，進入喚醒拍照模式。

6 產品核心優勢

v 安裝簡單，快速部署，助力物聯網項目快速落地

v 提供原始照片，方便核對校驗

v 非侵入式采集，不影響設備正常工作

v 支持遠程配置參數，FOTA遠程升級，最大限度減少現場施工維護的人員成本

7 平臺操作

7.1 默認平臺

產品出廠默認連接我司指定物聯網平臺，平臺界面如下：

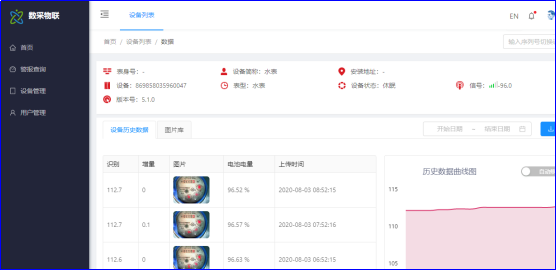

電腦端瀏覽器界面

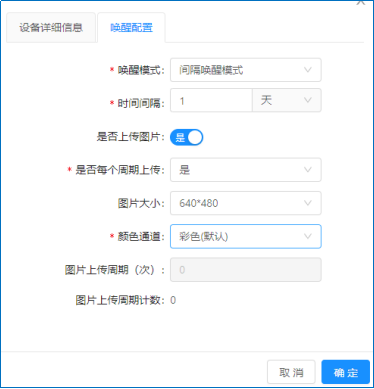

參數配置界面

登錄后，點擊設備管理-管理，進行相應的設備參數配置。

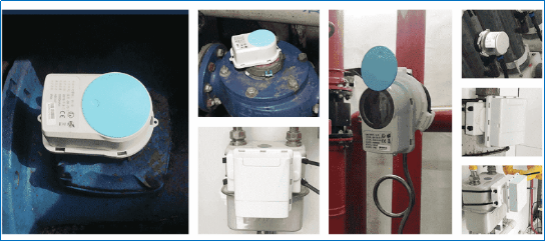

8 應用案例

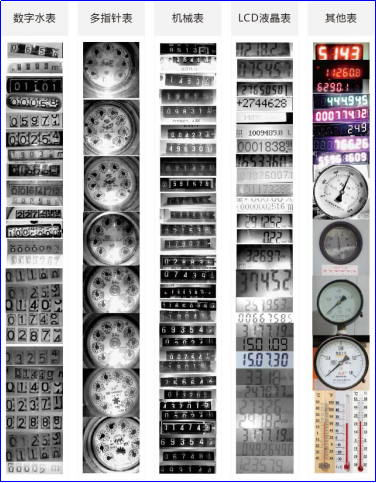

儀表采集

9 安裝指南

1. 安裝設備時，攝像頭應盡量對準表盤數字，翻蓋應保持常閉狀態 。

2. 安裝好之后請勿再次移動，以防影響識別。若需調整位置，調整好后請聯系技術人員重新配置識別算法

3. 設備應遠離潮濕、雨淋等安裝環境。

4. 設備安裝完畢，必要時可配合扎帶輔助固定。

5. 平臺設置設備喚醒周期建議不能太短，否則會引起頻繁上傳數據導致電能耗盡。設備可上傳照片2000~3000次。

7. 當表盤鐵罩子生銹、或者表盤有污垢，務必用刮刀或鏟子處理干凈表盤，使其表面干燥，無粉塵或者油污。

9. 安裝在戶外的設備，需要注意防起霧，可以在內壁貼一包 1g 重量的氯化鈣干燥劑。

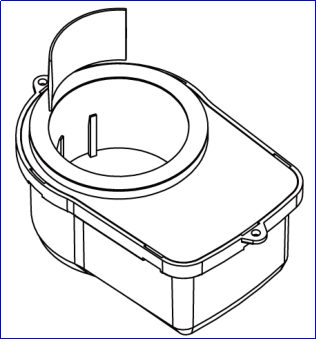

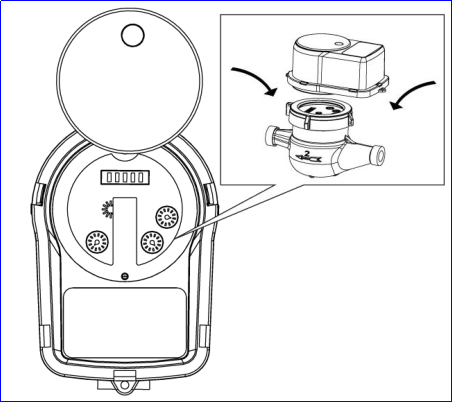

9.1 水表（指針）款安裝

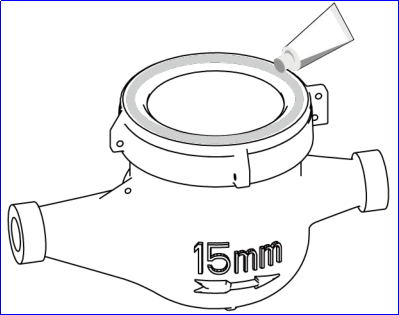

1. 擦拭干凈水表表盤，圍繞表盤涂一圈免釘膠。

2. 根據水表安裝環境情況插入干燥劑。

3. 盡量保證讀表器安裝的朝向盡量和表盤數字對正。

4. 等待設備自動喚醒（根據平臺設置）查看所拍照片是否清晰。也可使用磁鐵激活設備，燈亮即激活成功。

5. 圖像上傳成功后，聯系技術人員配置設備，使其正常讀數。

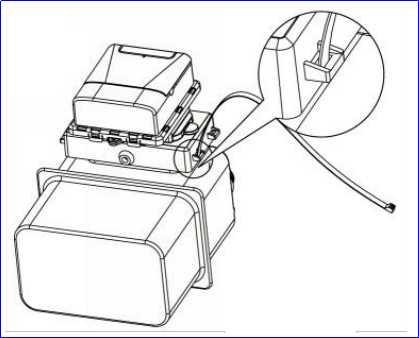

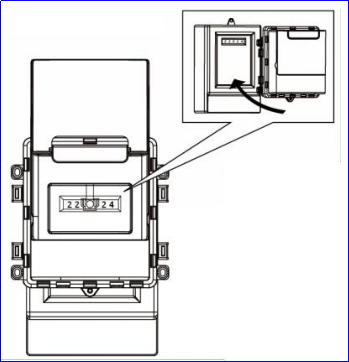

9.2 電表（燃?xì)獗恚┛畎惭b

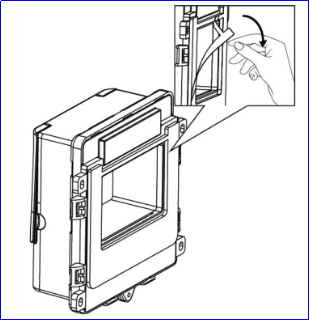

1. 撕下 3M 背膠

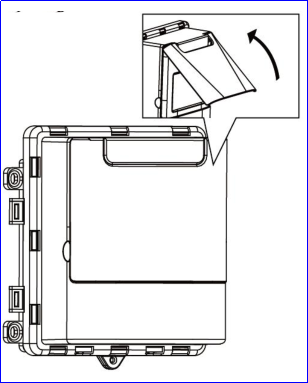

2. 打開電表讀表器外蓋。

根據實際情況，使用扎帶或粘貼方式固定
