1 項目背景及需求

項目地點：浙江省紹興金祥惠紡織印染廠

紹興金祥惠紡織印染有限公司成立于2007年5月，原名為紹興縣金祥惠紡織印染有限公司，公司位于紹興市柯橋區馬鞍街道征海路1688號，是一家專業從事各類紡織面料染整加工的企業。

項目背景：印染廠能耗監測

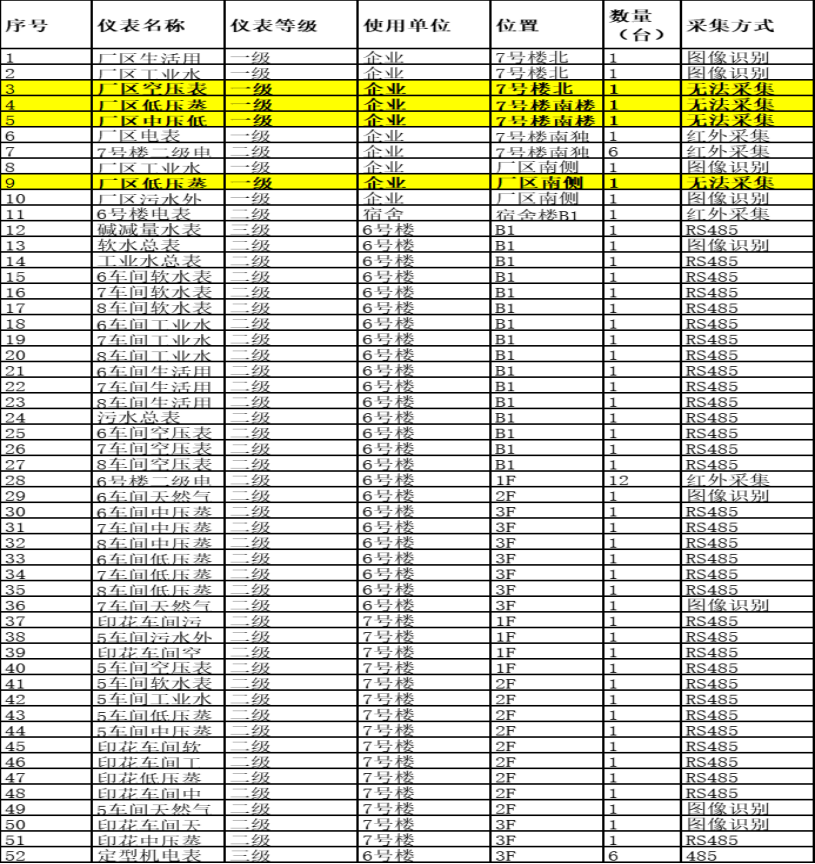

為實現工廠內部能耗統計，做到水電煤數據實時監控，現在對

電表、水表燃?xì)獗?、電力能效監測終端數據采集。尤其是針對機械式水表不具備對外通訊接口、國網協議電表485通訊接口被占用或者電表被鉛封的情況實施數據采集。實現低成本、簡易布線、無線傳輸方式實現數據采集。

1.1 國網電表數據遠程實時采集

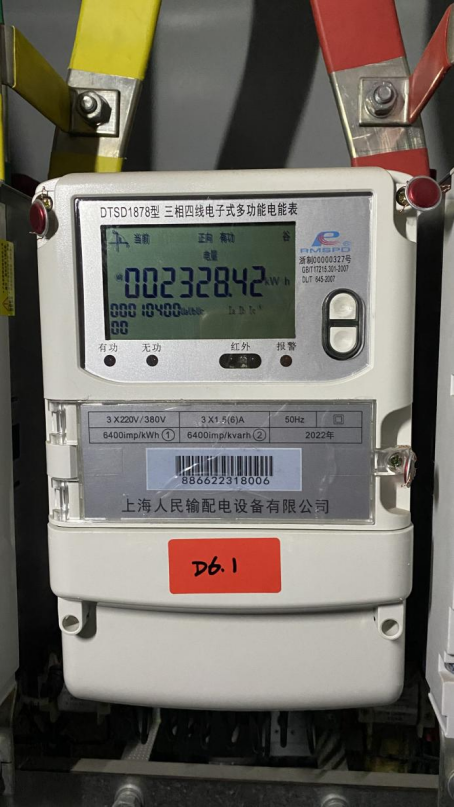

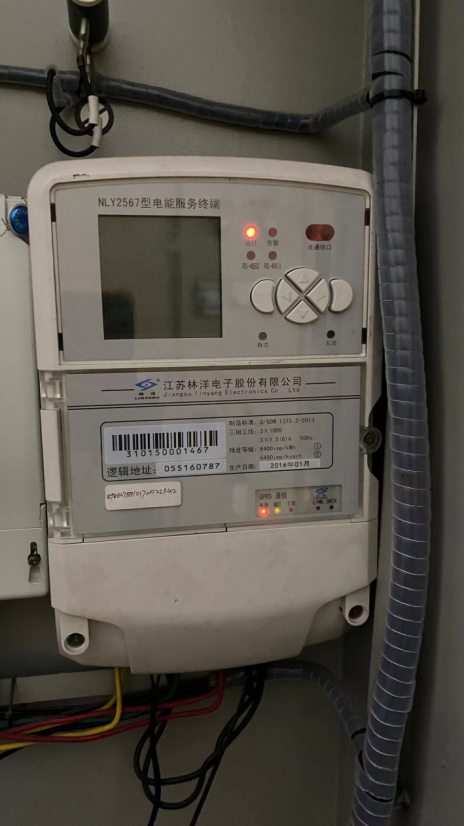

廠區內電表

1.2 工業水表、燃?xì)獗頂?shù)據視覺采集

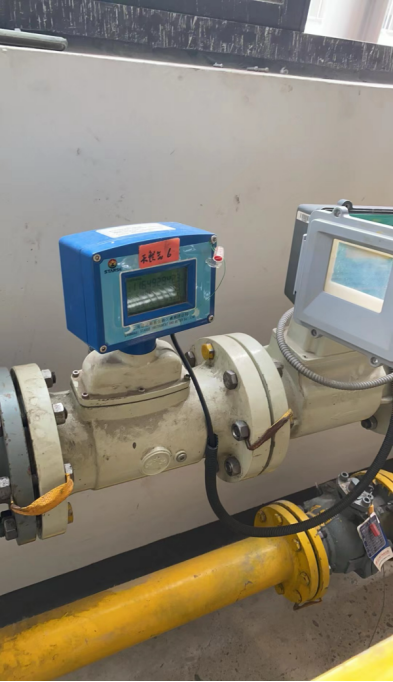

燃?xì)獗?/span>

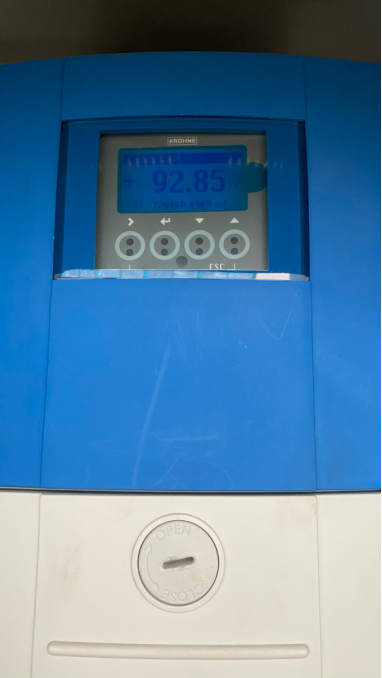

工業水表

1.3 電力能效監測終端數據采集

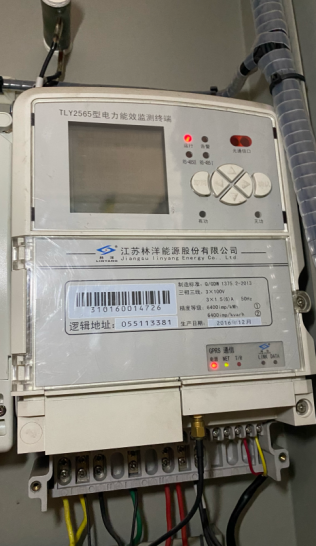

電力能效監測終端

此設備品牌林洋，型號TLY2565，支持645協議，可以通過485接口采集數據，需要4G方式傳輸至客戶平臺。

2 項目技術方案

2.1 電表采集方案

采用我們主推4G紅外抄表產品（SC-GP-IR4G），利用電表的紅外通訊口數據采集，4G方式傳輸客戶平臺，實現非侵入安裝采集。

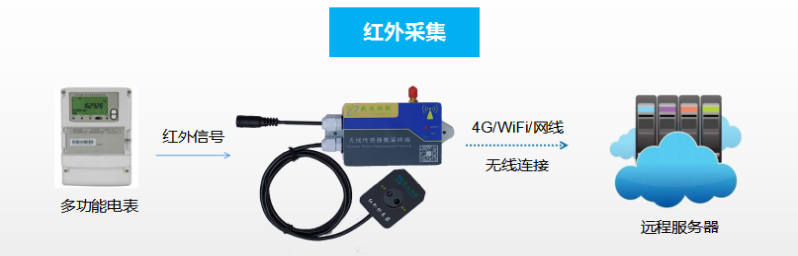

電表采集方案

2.2 水表、燃?xì)獗聿杉?/span>案

廠區內工業水表、燃?xì)獗聿杉褂梦⒐臒o(wú)線拍照抄表器（SC-LP-CAM)，進行OCR識別，數據傳輸至平臺。

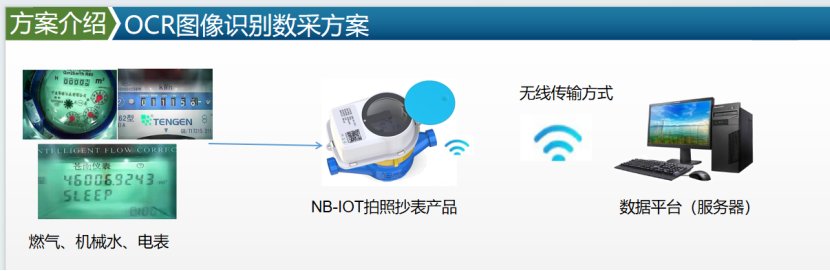

水表、燃?xì)獗聿杉桨?/span>

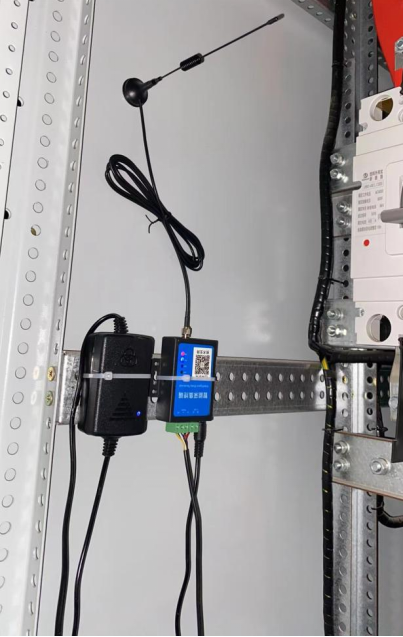

2.3 電力能效監測終端數據采集方案

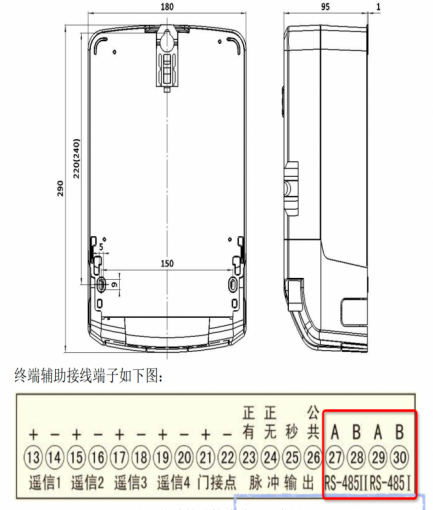

TLY2565電力能效監測終端支持485通訊，RS-485接口通信協議可選配支持 DL/T645。

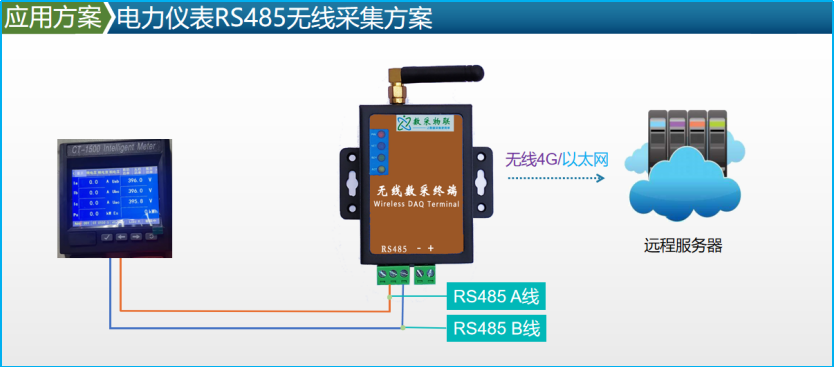

電力能效監測終端數據采集方案

3 現場實施流程及安裝對接

3.1 電表數據采集現場安裝

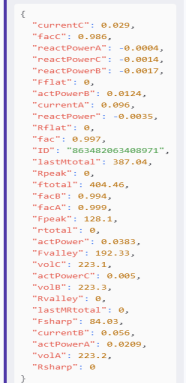

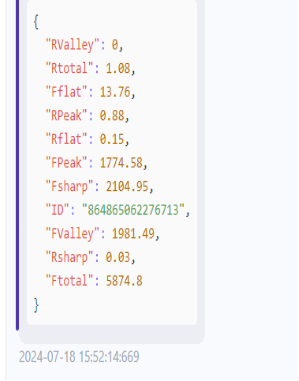

電表采集對接較為簡單，先把4G紅外抄表的探頭對準電表紅外通訊口，然后固定，再把采集設備上電，技術遠程調試協議后，即可實時采集電表數據推送客戶平臺，普通工人即可安裝，大大減少人工成本。

現場需要注意：本身配套的吸盤天線等需要放到開闊的位置，避免密閉環境影響4G信號傳輸。

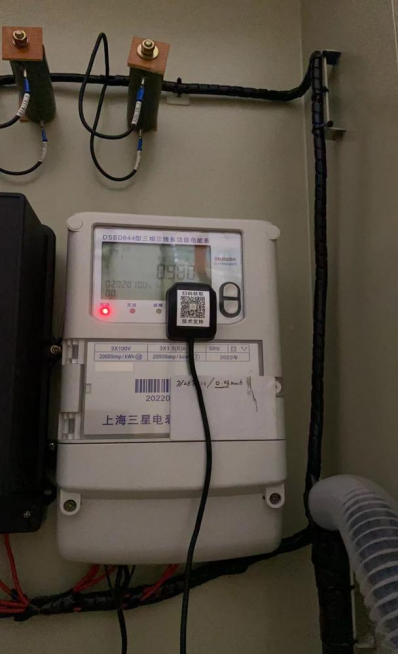

4G紅外抄表器現場安裝圖

3.2 水表燃?xì)獗憩F(xiàn)場安裝采集

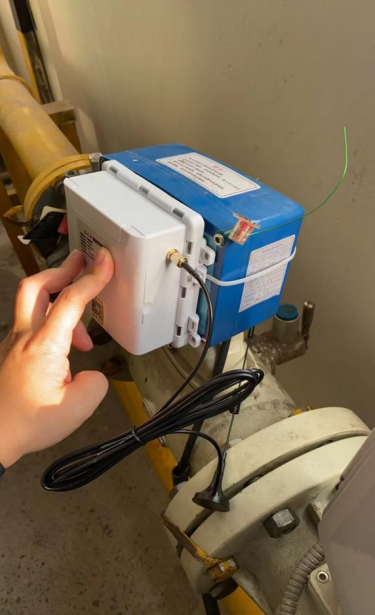

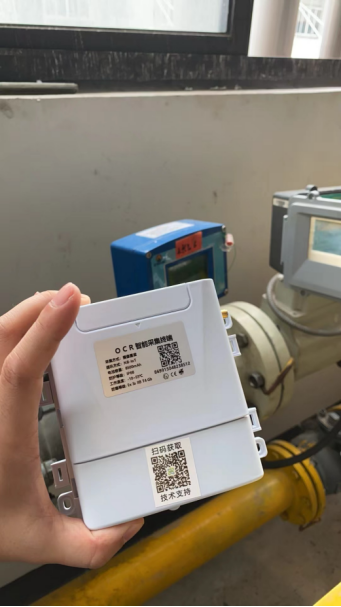

微功耗無線拍照抄表器直接覆蓋在水表、燃?xì)獗砩厦妫鷰Щ蛘?/span>3m膠固定，設備好拍照頻率，定時傳輸至平臺進行數據識別。此設備具有防爆、電池供電、低功耗等特性適合燃?xì)獗憩F(xiàn)場安裝。
