2 項目背景

信陽華茂新型建材有限公司，成立于2021年，位于河南省信陽市，是一家生產混凝土材料的大型商砼企業。

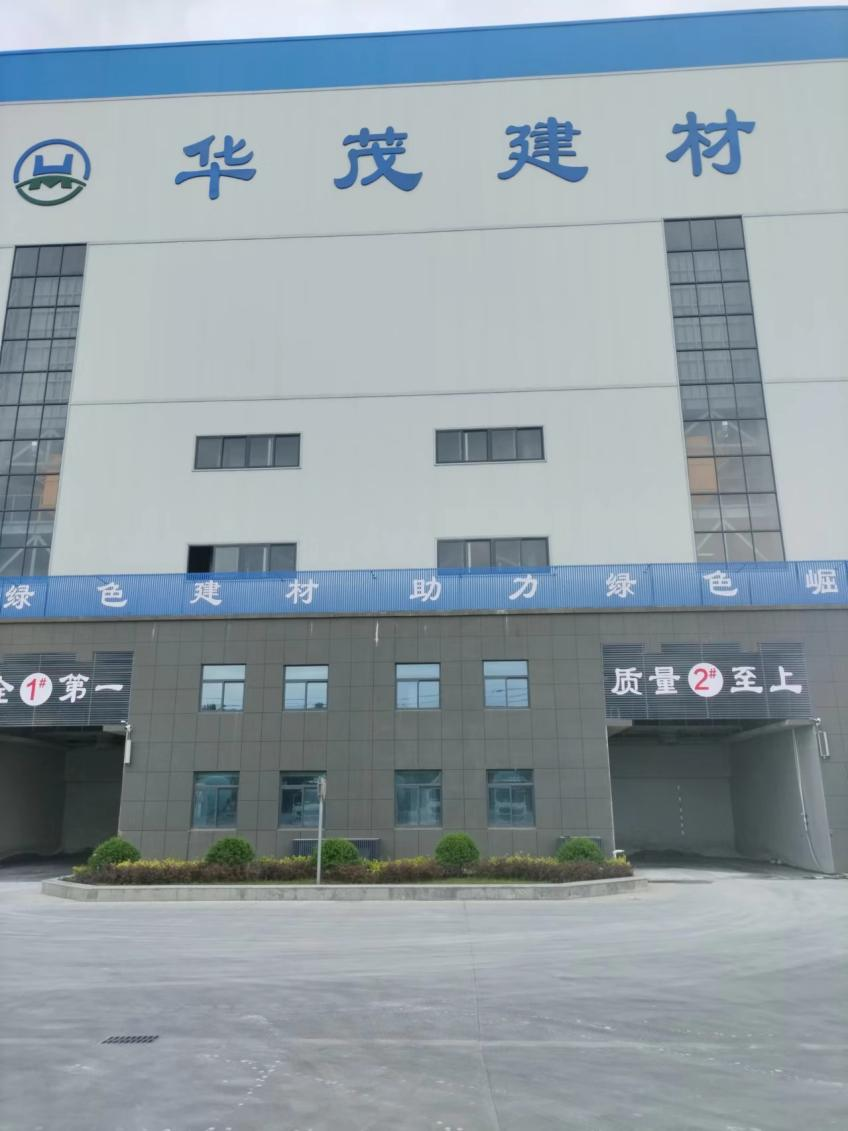

廠區照片

工廠情況：混凝土攪拌樓主要由攪拌主機、物料稱量系統、物料輸送系統、物料貯存系統和控制系統等5大系統結合高位料倉全自動上料系統組成?！せ炷翑嚢铇枪橇嫌?jì)量與混凝土攪拌站骨料計量相比，減少了四個中間環節，并且是垂直下料計量，節約了計量時間，因此大大提高了生產效率。同型號的情況下，攪拌樓生產效率比攪拌站生產效率提高三分之一·生產線產能:理論數據每小時480方，實際產能約420方每小時，年產量可達100萬方混凝土?！ぎa(chǎn)出產品:滿足生產各種配方規格混凝土。

制砂生產線生產形式:單機雙控，全自動智能化生產體系。·主體結構:采用鋼混結構，一層混凝土結構，二層以上鋼結構，單體筒倉300噸頂置?！?shí)現的功能:免裝載機，高位料倉自動上料，環保、節能、高效。全自動攪拌樓生產線?！きh(huán)保要求:整個系統粉塵做到有組織排放，排放濃度小于等于10mg/Nm3。噪音達到環保要求的標準，50米距離聲不高于65分貝。可生產全系普通砂漿產品，也可生產少數特種干混砂漿。占地小，生產靈活性較高，環保節能，粉塵少。設備抗離析能力強。能耗較傳統樓式更低，性價比最高。OJYVL300砂石同出骨料系統，采用國際先進篩選的人工干法制砂技術及核心設備破碎、整個等關鍵技術設備均處于業界領先水平。系統采用模塊組合結構，經優化設計，使整體系統結構簡單科學。系統特點:先進可靠的密封設計，符合環保標準，處理量大。工藝流程科學合理，低進料點設計，滿足不同規格物料處理要求，行業領先技術設計。優化的模塊組合設計，整體設計緊湊、性價比高。全自動控制系統，產品模度系數預設模式輕松選擇。產品品質穩定，達到國家制砂要求。

3 項目需求調研分析

需求分析：針對廠區設備商砼1線、商砼2線、干混砂漿、機制砂線、機制磚產線、高位料倉等關鍵設備對應的20套三相電配電柜進行能耗監測，開關機狀態實時監控。監控?cái)?shù)據要求對接上層ERP系統，即智慧商砼系統。

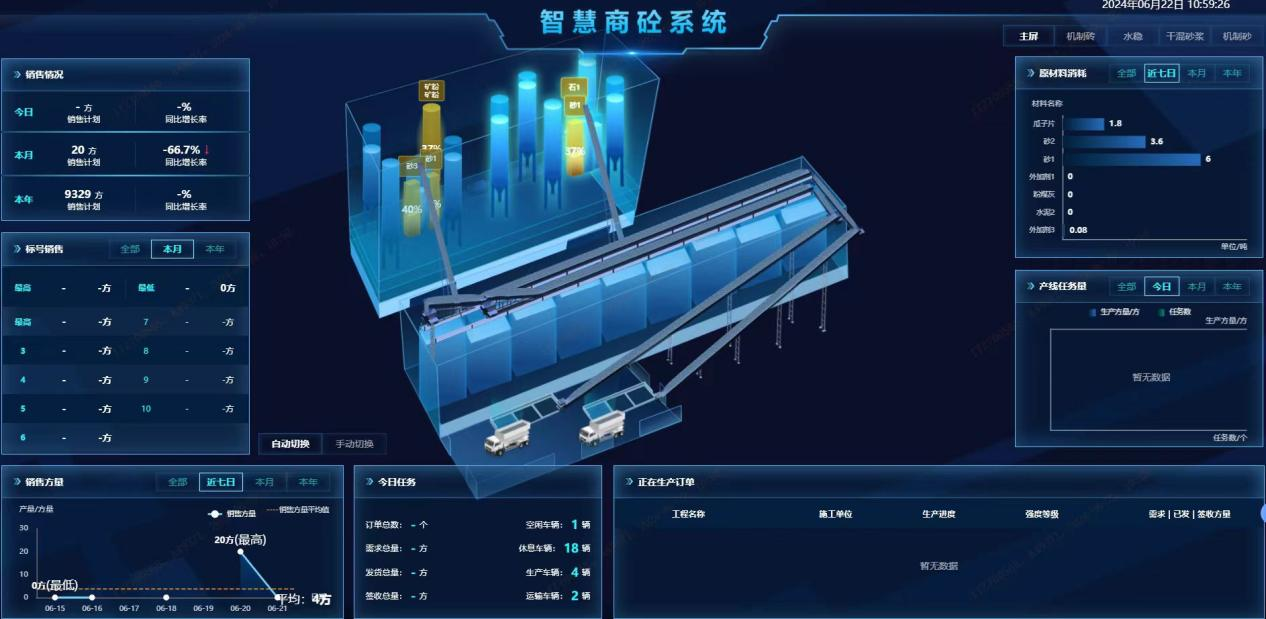

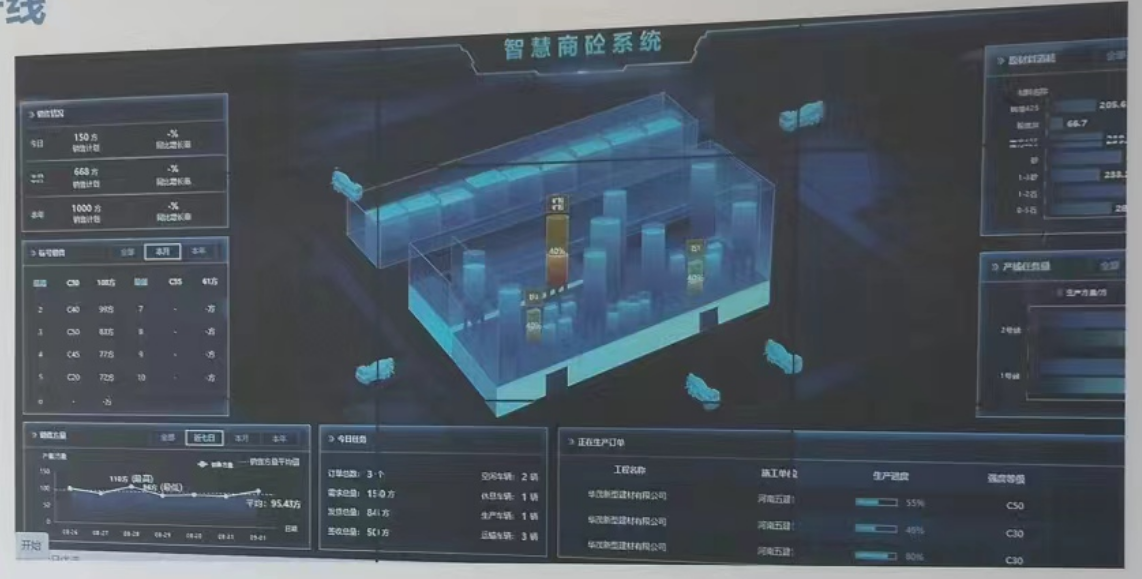

智慧商砼系統界面

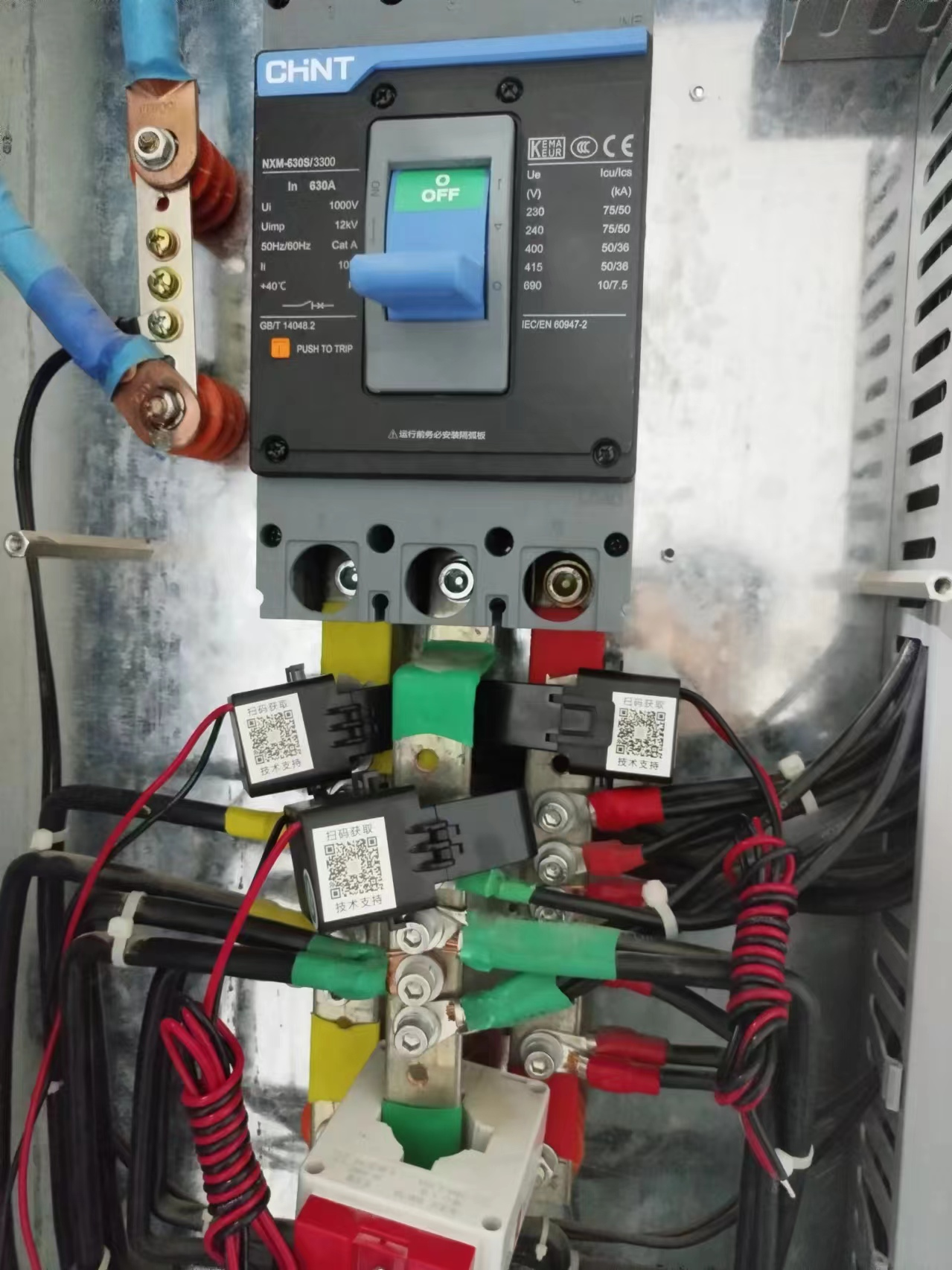

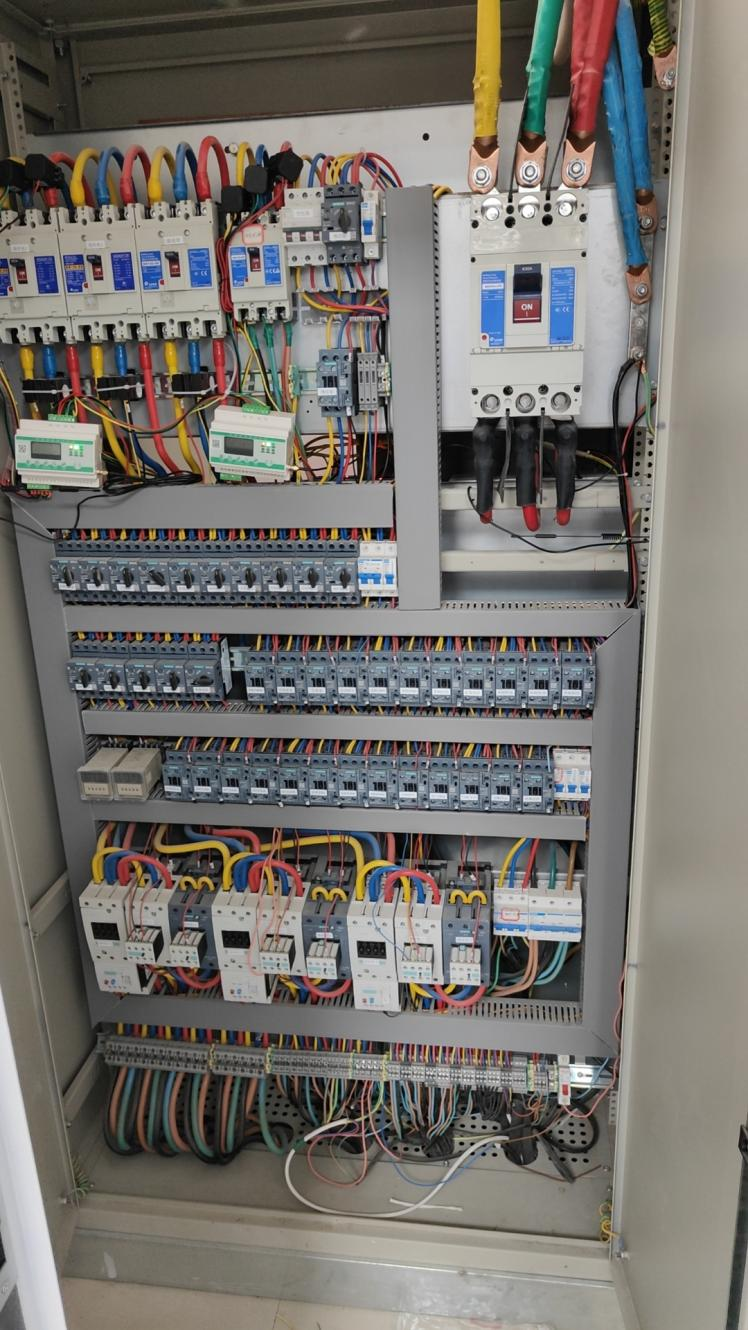

待監測配電柜情況

4 項目方案

根據現場配電柜情況，采用外掛開口式互感器的電能監測儀設備，通過網口接入交換機，間隔1分鐘定時將數據上傳到智慧商砼系統，協議為MQTT，數據格式為json。

根據現場調研情況，不同配電柜額定電流不同，搭配不同量程的電流互感器進行監測，以獲取最合適的安裝尺寸和精度。

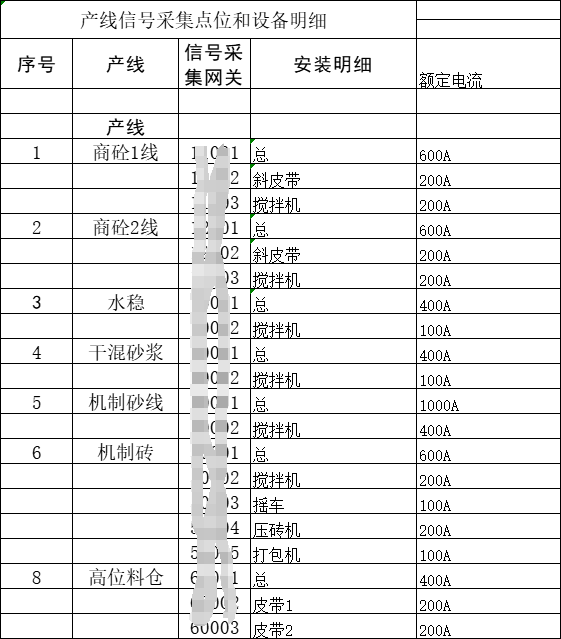

現成設備調研清單

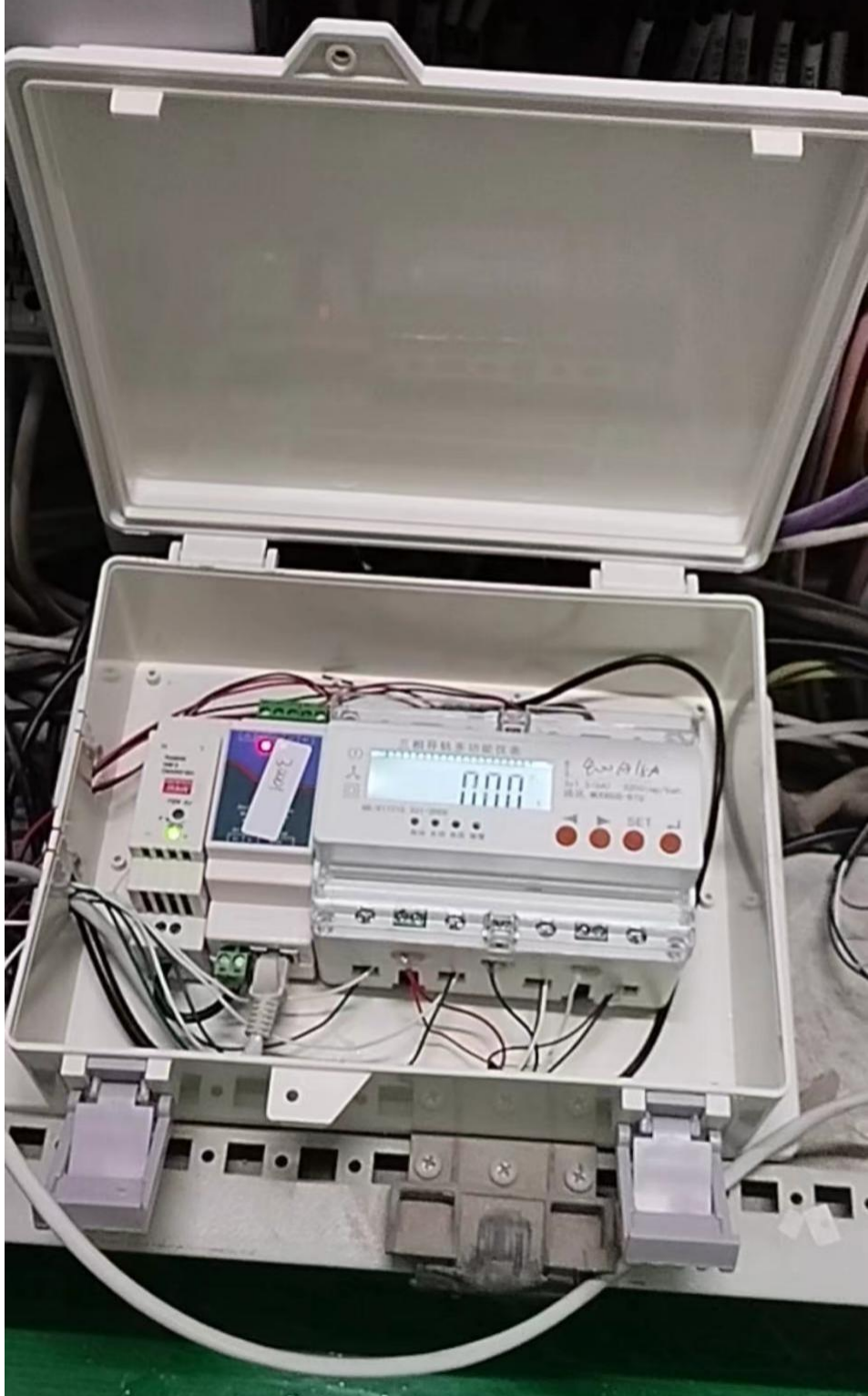

以太網電量監測儀套裝

如上圖所示，監測設備由ABS防護箱，導軌電源，網口邊緣計算網關、電量監測儀主機等部分構成。其中，導軌電源產生12V電源，給邊緣計算網格供電。電量監測儀主機從380V線直接取電。

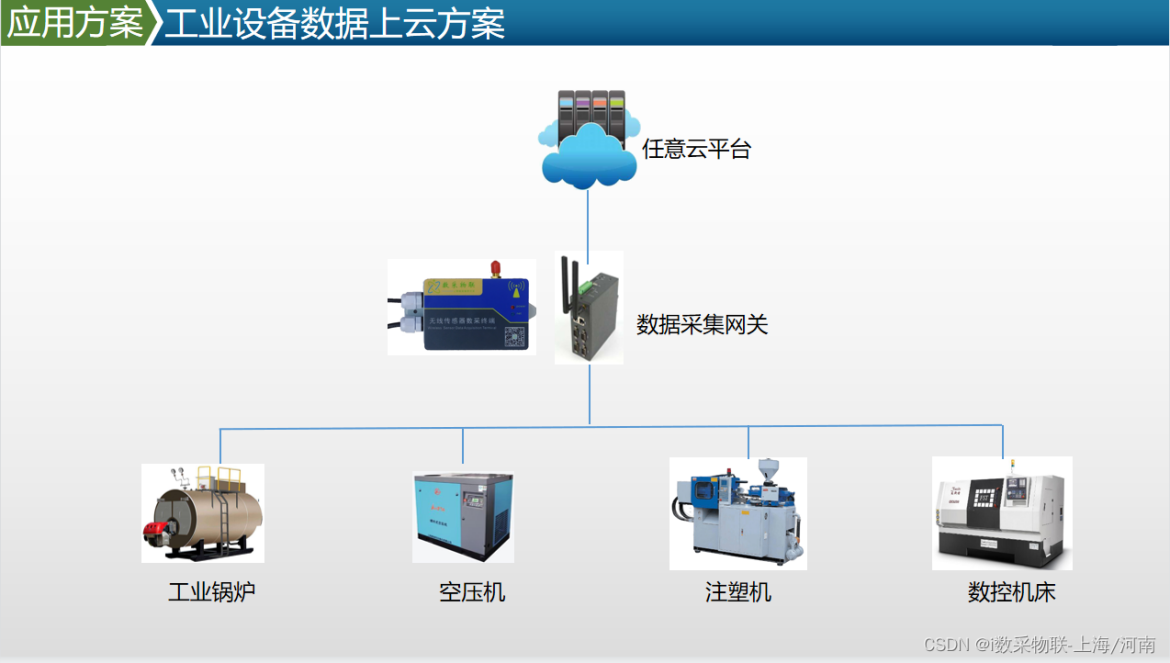

項目采集方案示意圖

5 項目實施

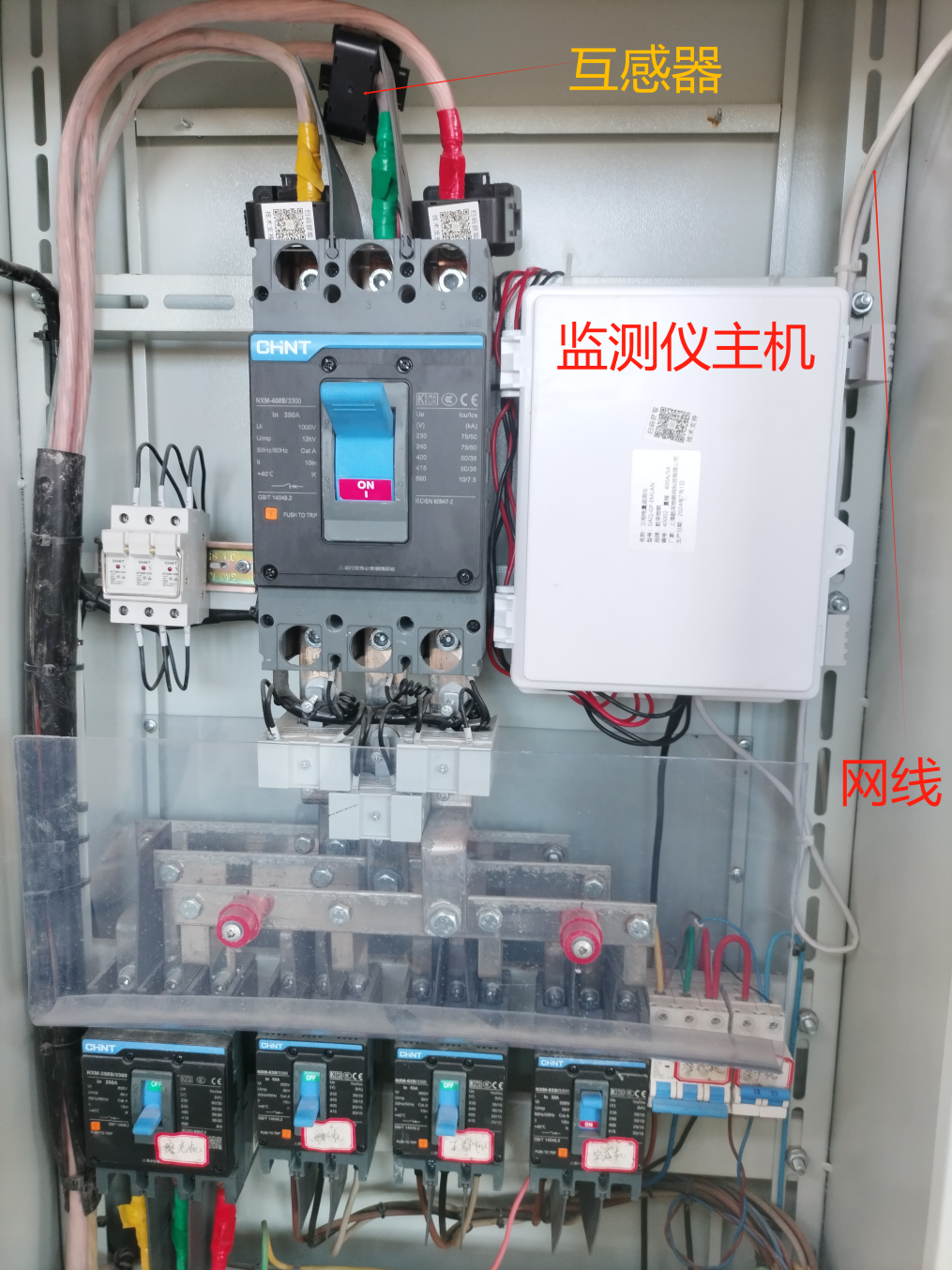

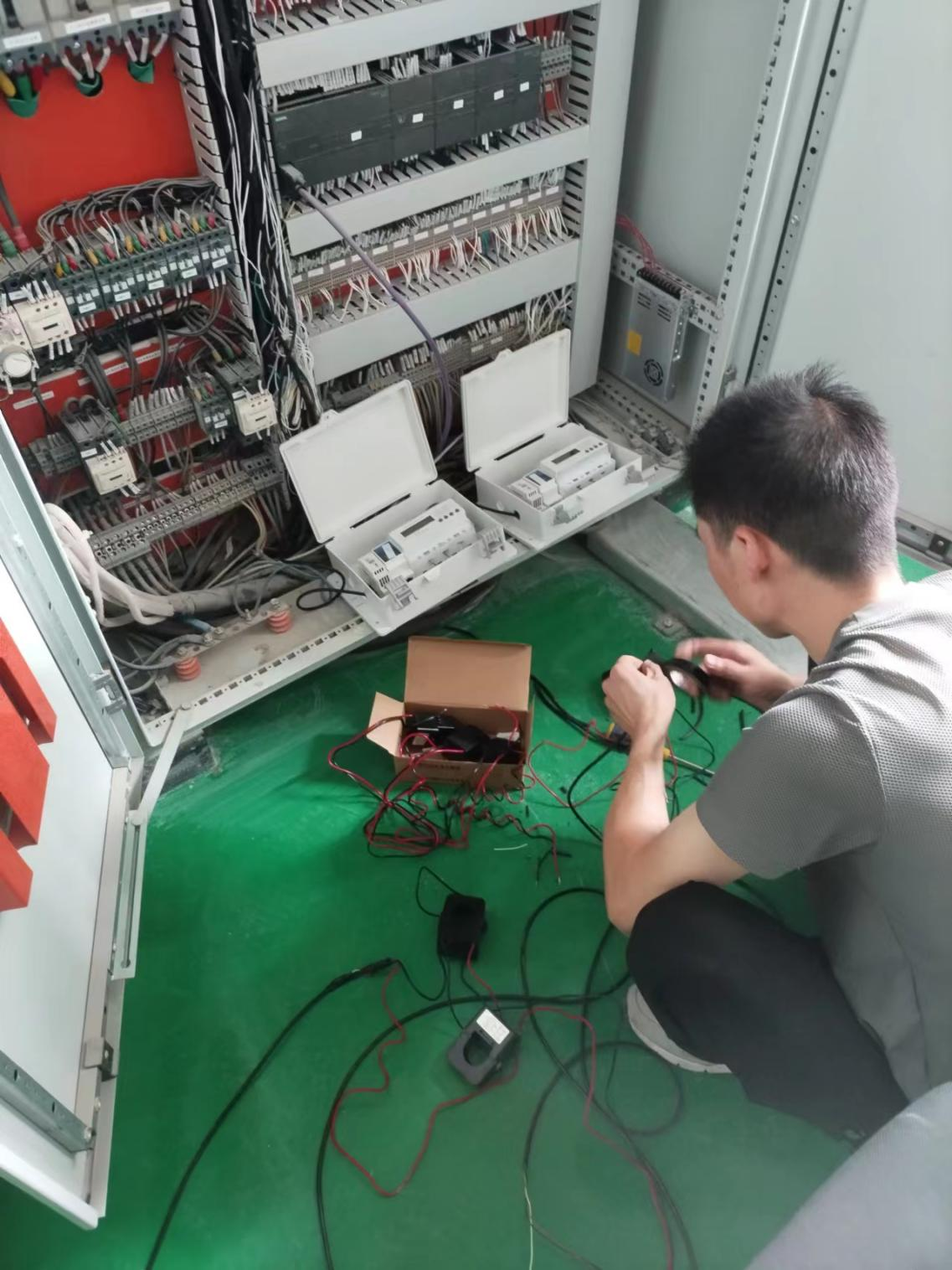

現場施工照片

項目實施步驟：

1、協調工廠電工，將配電柜斷電，選取被監測設備安裝互感器和監測主機。

2、安裝并固定接線箱。

3、由公司技術人員在辦公室對邊緣計算網關進行遠程配置。

4、現成施工人員提交安裝清單，包含安裝點位信息，設備IP信息、編號ID信息等內容。

5、整個項目施工聯調持續一周左右完畢。

干混砂漿產線配電柜安裝效果圖

高位料倉產線配電柜安裝效果圖

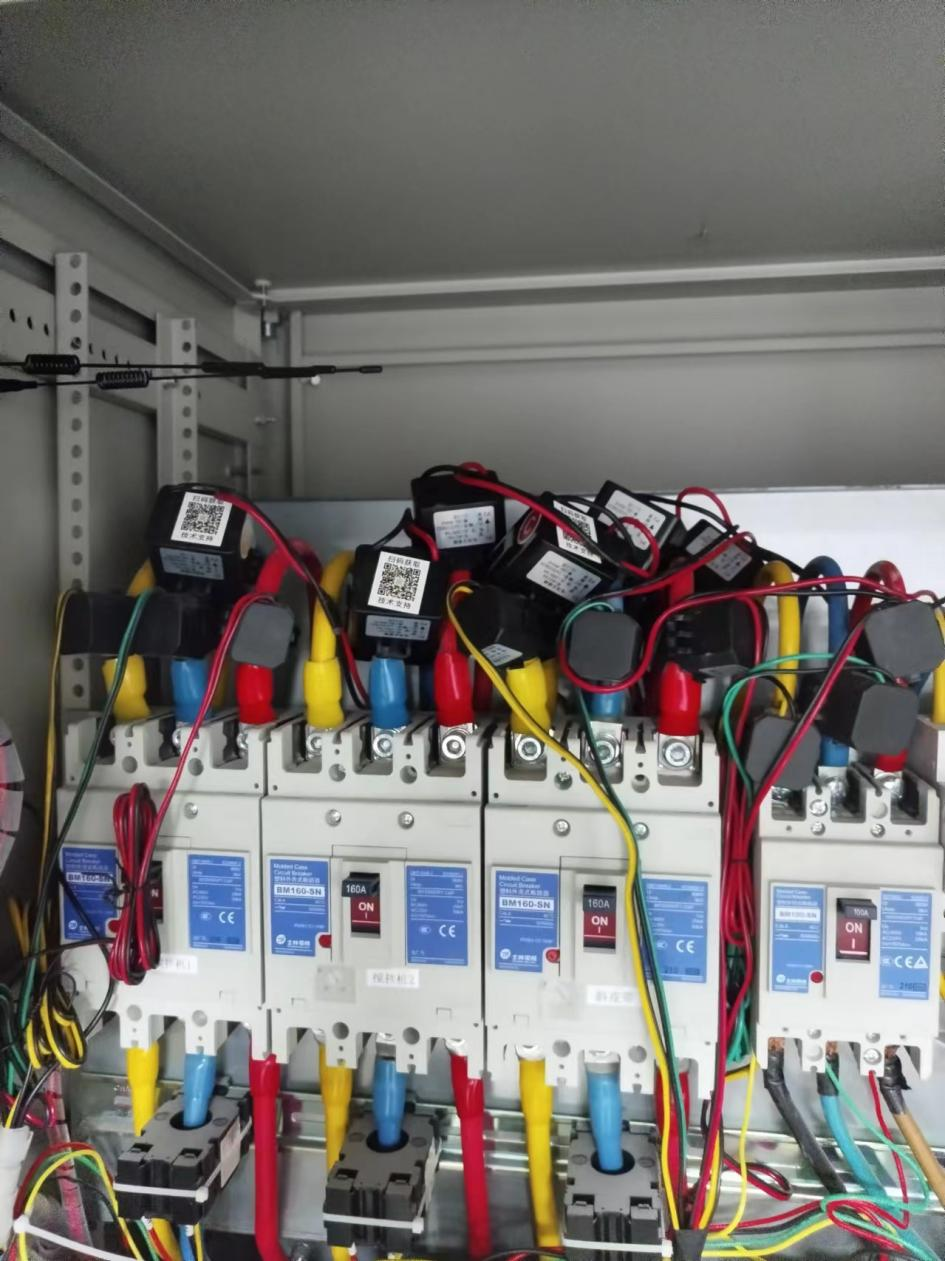

設備安裝效果圖

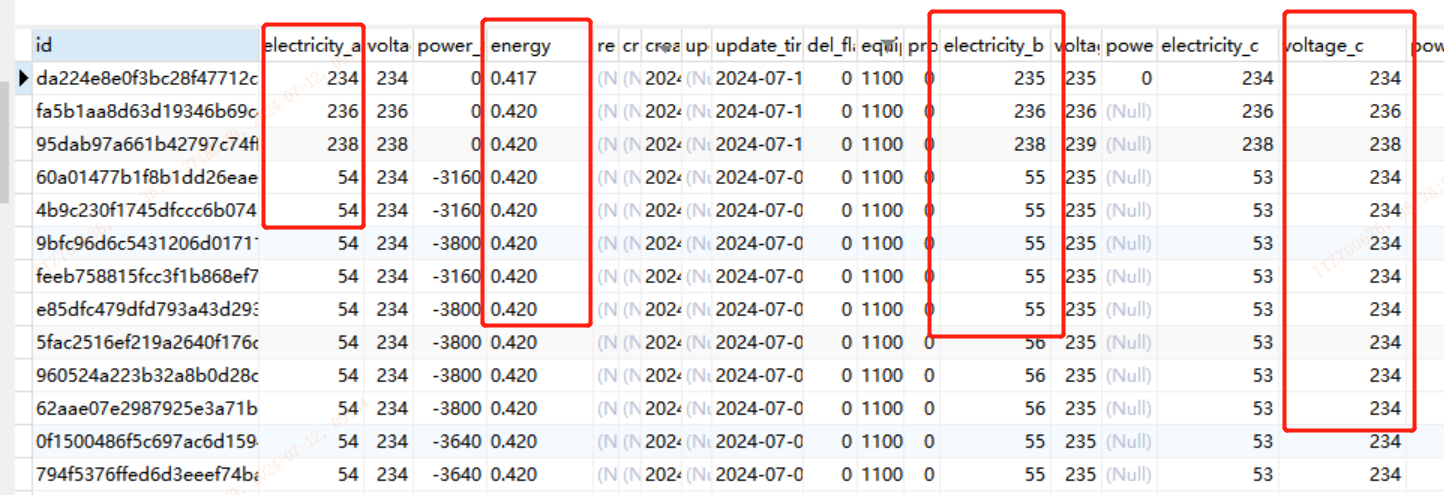

數據采集成功存入云端數據庫

工廠能耗監測項目數據展現畫面

6 項目成果

項目實施后，可以使工廠管理和調度人員，在辦公室，足不出戶就可以了解到車間各個設備的開關機工作狀態，關鍵設備的工作能耗即耗電量。方便從整體生產計劃層面，統籌協調各車間產線的生產安排，極大提高了協調效率，提升設備使用率，在同樣的能源消耗下，產出更過的混凝土產品。提升了整體經濟效益，提升了調度部門和車間人員之間的溝通效率。
