1 產品概述

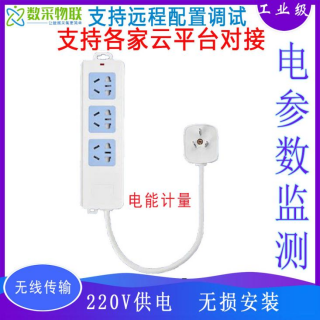

DAQ-GP-SC4G是上海數采物聯網科技有限公司推出的一款帶無線傳輸功能的智能計量插座，可以采集用電設備的電壓、電流、功率、耗電量等數據。產品采用4G / WiFi方式與云平臺建立通信。將檢測到的設備工作參數定時上報到云平臺，實現用戶對用電設備工作狀態的監測。

本產品使用方便，無需用戶進行配置，只要插上電，即可自動連接到云平臺和自動上報數據。

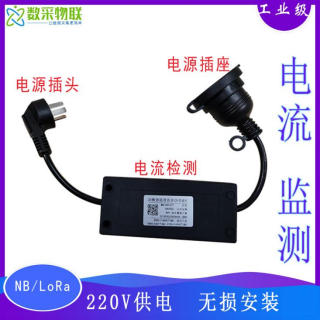

本產品自帶插頭、插座，易于安裝，廣泛用于220V用電設備的電流監測采集，可以用于判斷設備的開關機工作狀態，分析設備的開機使用率、稼動率等場景。

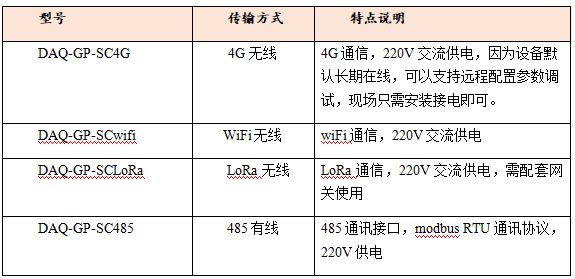

2 訂貨規格與選型

3 服務理念

我司鄭重承諾:

您購買的不僅僅是產品，還有細致、周到的技術支持服務！?。?/span>( =^_^= )

本產品，現場只需普通工人接電安裝即可! 無需調試！

我們免費提供遠程指導，遠程配置調試服務，將數據發送至用戶指定的云平臺。

免費提供物聯網方案咨詢服務！

4 產品特性

4.1 采集特性

采集類型：交流

量程：0~10A

通道數量：1路電流/電壓/功率/電能采集

采集頻率：10秒鐘~24小時，支持遠程配置

精度：10 mA

GPS定位（定制）：支持AGPS，室內精度10 米~1 公里

4.2 電氣特性

供電方式：220V AC交流

產品自身功耗：小于5W

4.3 通信特性

天線類型：內置天線

傳輸方式：4G/NB-IOT/LoRa

通信協議：TCP/UDP/MQTT/http等

數據轉發：任意公網服務器

4.4 結構特性

材質：PC塑料（外殼）

尺寸：210*57*340 mm

安裝方式：插座轉接式

線長：總長2米

4.5 工作環境

溫度-25°C～60°C，濕度0～95%（非冷凝）

海拔：不超過2000米

5 產品核心優勢

? 自帶插座插頭，安裝方便

? 支持自定義注冊包和心跳包，方便平臺區分設備

? 支持任意私有物聯網云平臺和組態軟件，提供數據協議對接

? 支持阿里云、百度天工、OneNet、騰訊云等主流云平臺

? 支持遠程配置參數，FOTA遠程升級，最大限度減少現場施工維護的人員成本

6 數據上報通信協議

默認TCP/UDP協議，json字符串格式上報。包含電流值，設備ID號。

{

"U": 221, //電壓值，單位伏特

    "I": 2.62, //電流值，單位安培

"P": 579, //功率值

    "ID": "860344048491162", //設備ID

     "lon":106,  //經度

     "lat":29  //緯度

     "t":1623727703  //時間戳

}

6.1 協議定制

如需定制其他對接協議，如MQTT、對接組態軟件等，可聯系業務人員溝通。

7 平臺對接

7.1 平臺數據展示

產品出廠可選擇連接我司指定工業物聯網平臺，平臺界面如下：

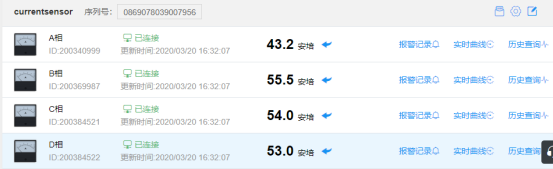

                               電腦端瀏覽器界面

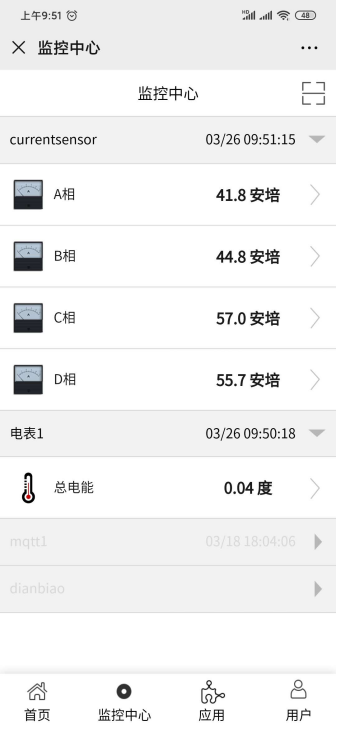

手機端微信訪問界面

7.2 用戶指定平臺

其定制對接第三方平臺，支持modbus/TCP/UDP/MQTT/http等主流對接協議。

8 應用案例

設備開關機狀態(電流)監測

9 注意事項

(1) 產品配不具備防水功能，如戶外使用，需進行防水處理。

(2) 本產品內置SIM卡，每年流量費根據上報數據頻率約10~20元。
